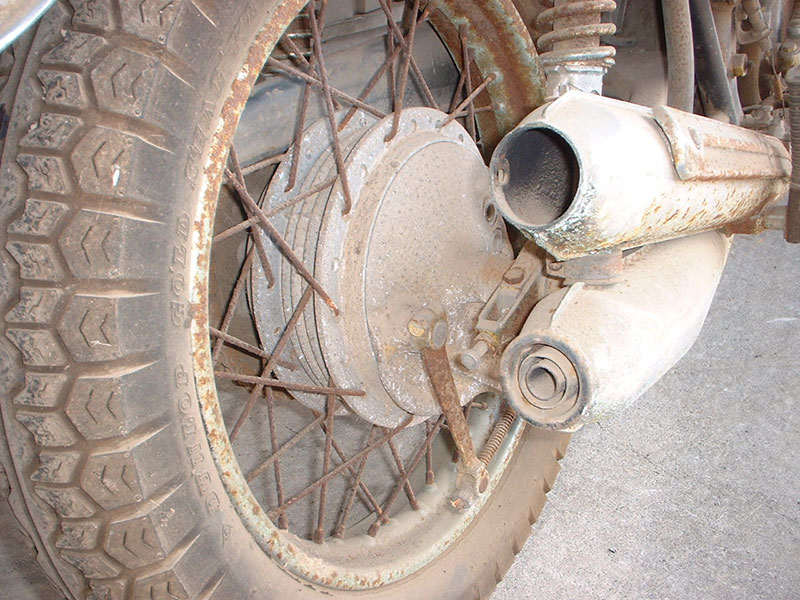

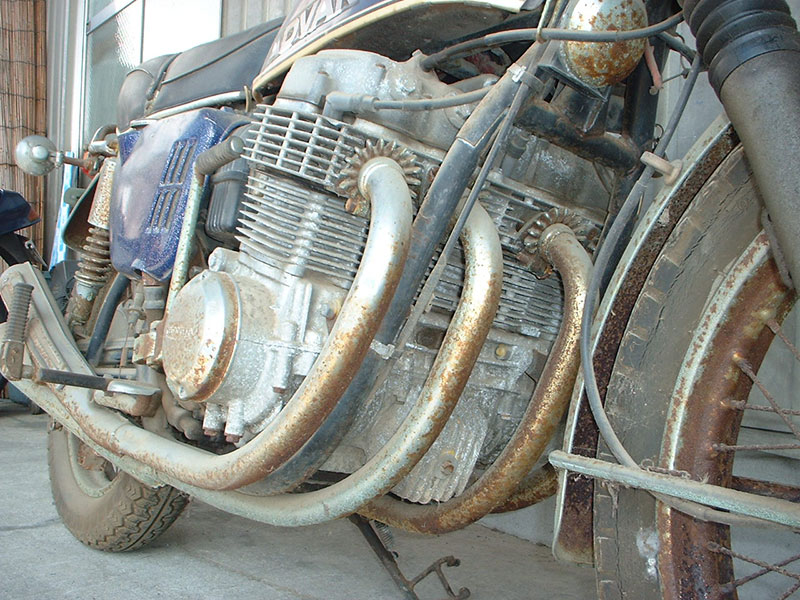

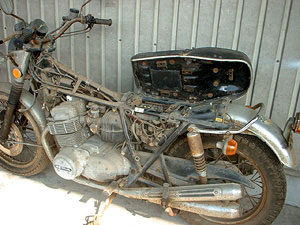

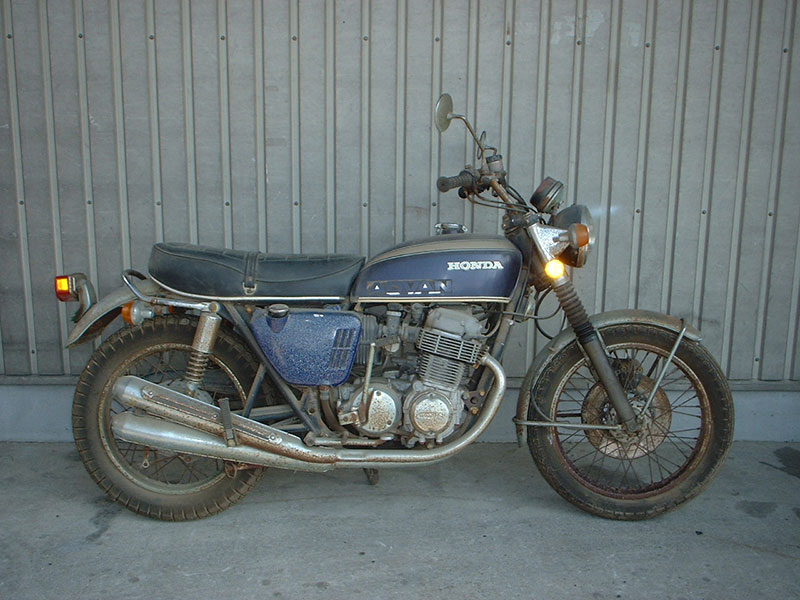

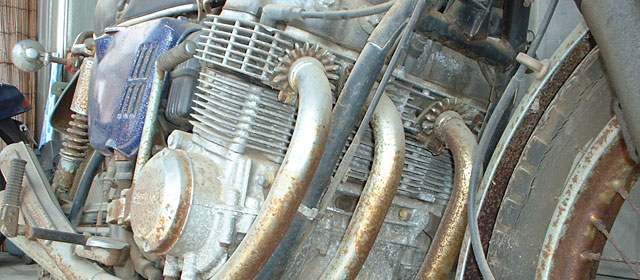

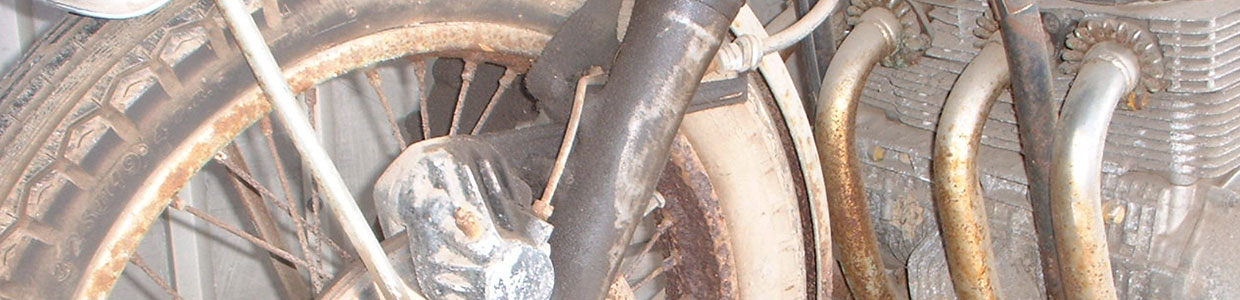

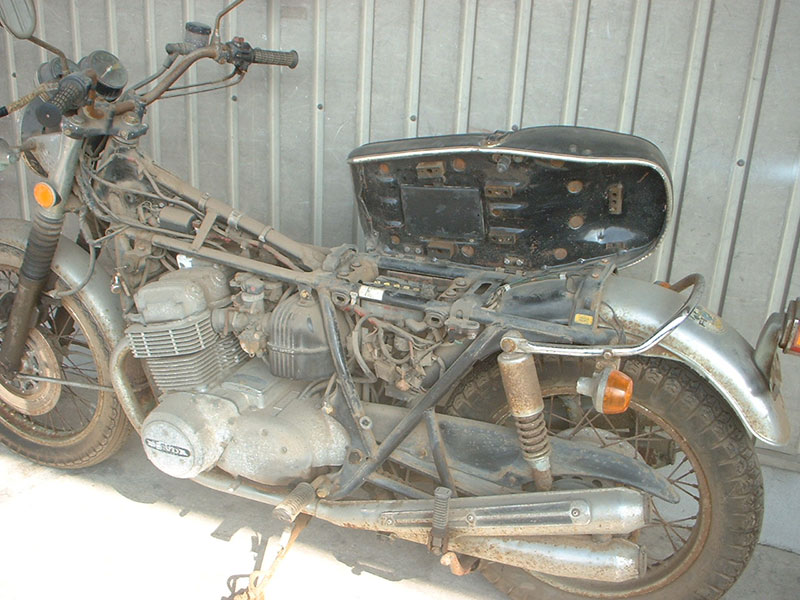

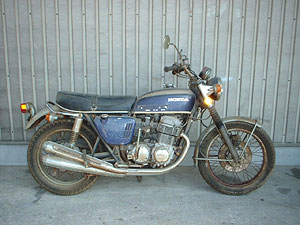

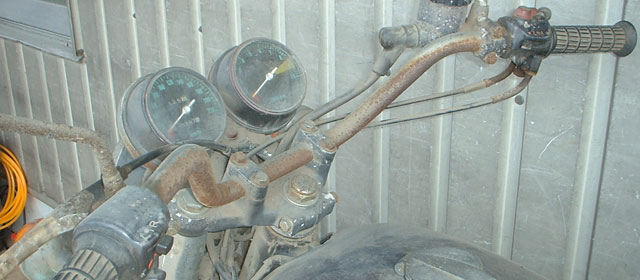

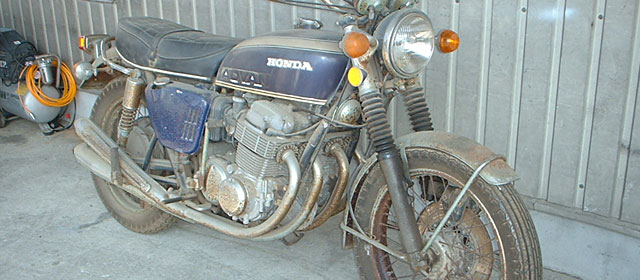

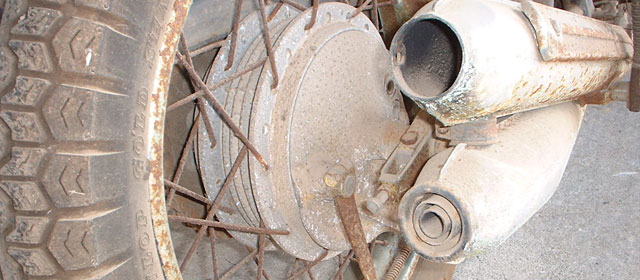

20数年庭先に放置。激しい錆付

フロントフェンダーとフロントリムがさびて穴があいていた。

ボルトをおらないように作業をするため、1週間ほどかけて少しずつ分解を行った。

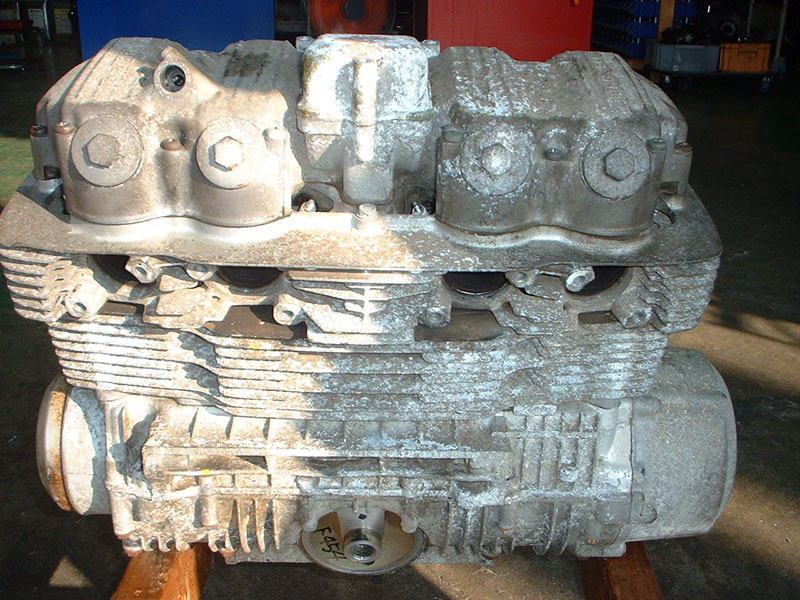

なんとも手ごわそうな顔をしている。

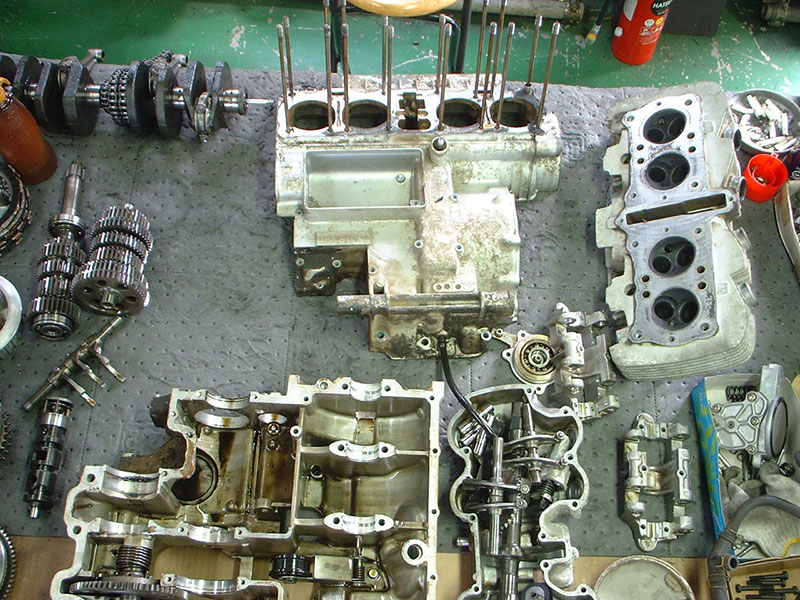

ボルトを折らないよう、時間をかけて分解終了。

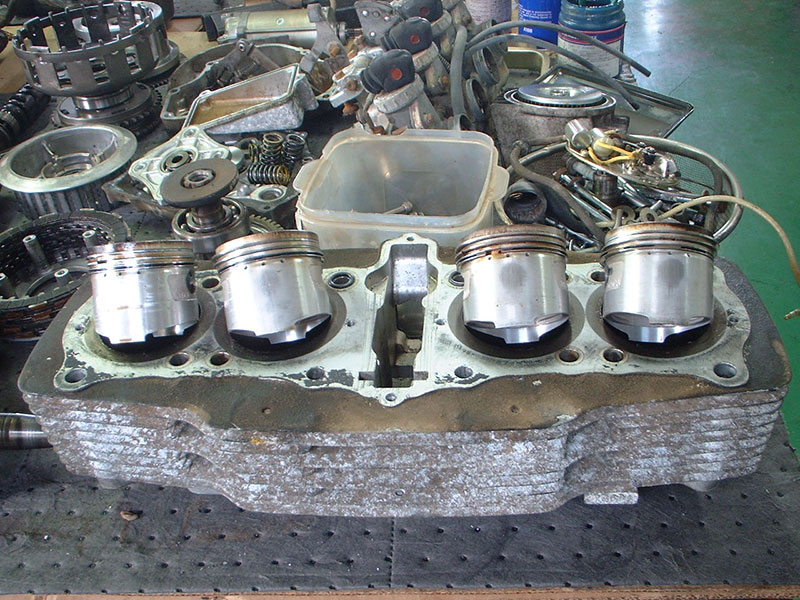

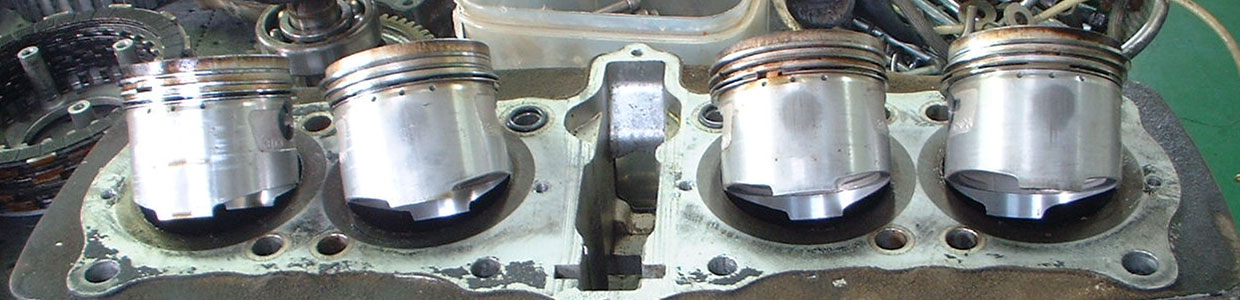

ピストンクリアランスOK。走行距離が少ないためホーニング処理をしてSTDピストンを再使用する。もちろん、リング、ピンは交換する。

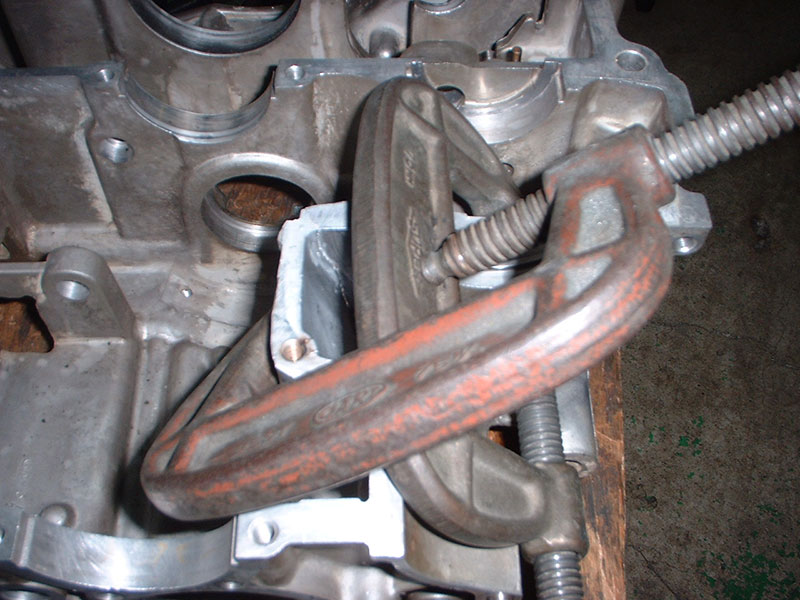

ドライブチェーン巻き込みによるクランクケース破損修復作業。

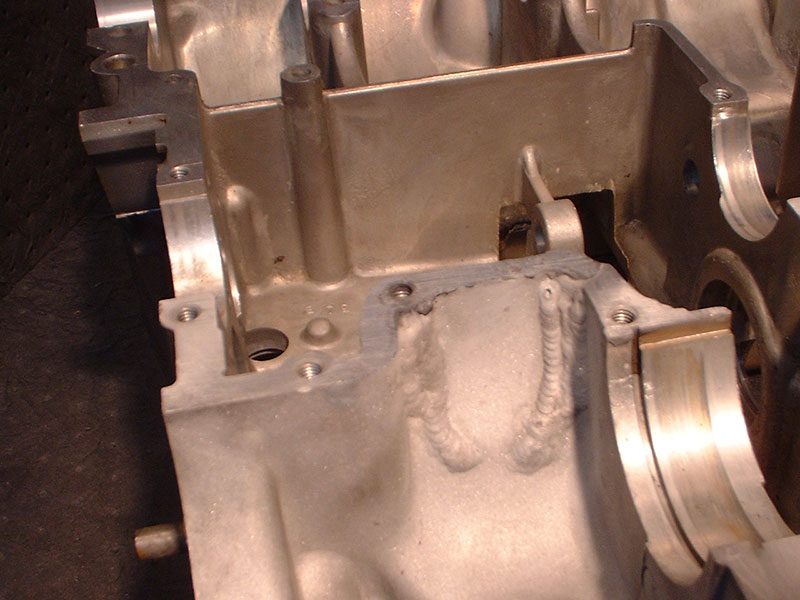

クランクロアケース割れの溶接作業。終了後、金属パテにてクランクケース合わせ面の粗面を面取整形処理。

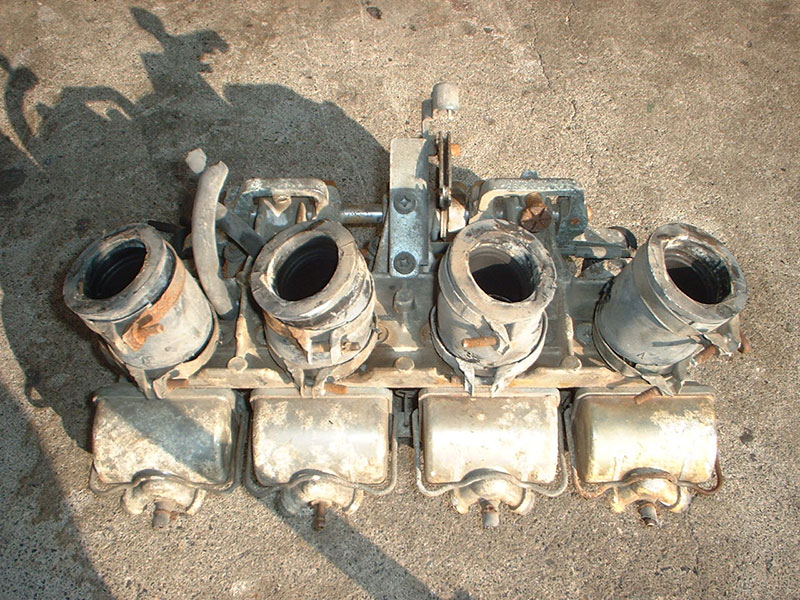

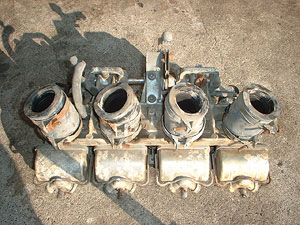

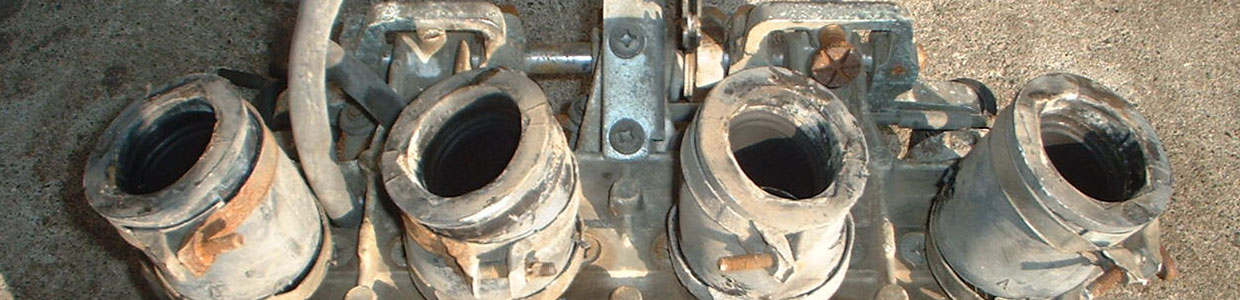

今回の作業ではクランクケース修復とキャブレーターのリビルト作業が非常に困難を極めた。GPクラフトならではの仕事と自負するところでもあります。

クリーニング作業をした後再メッキ処理へ。

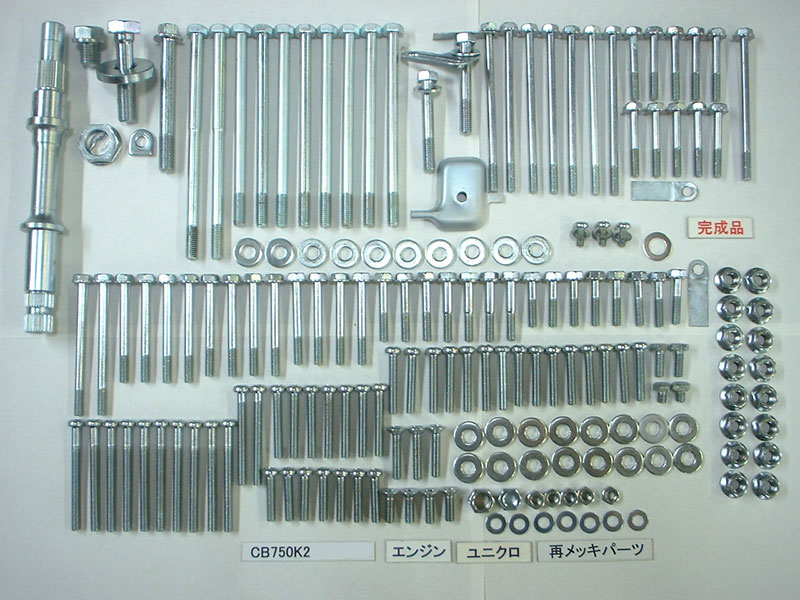

再メッキ処理後のボルト類。

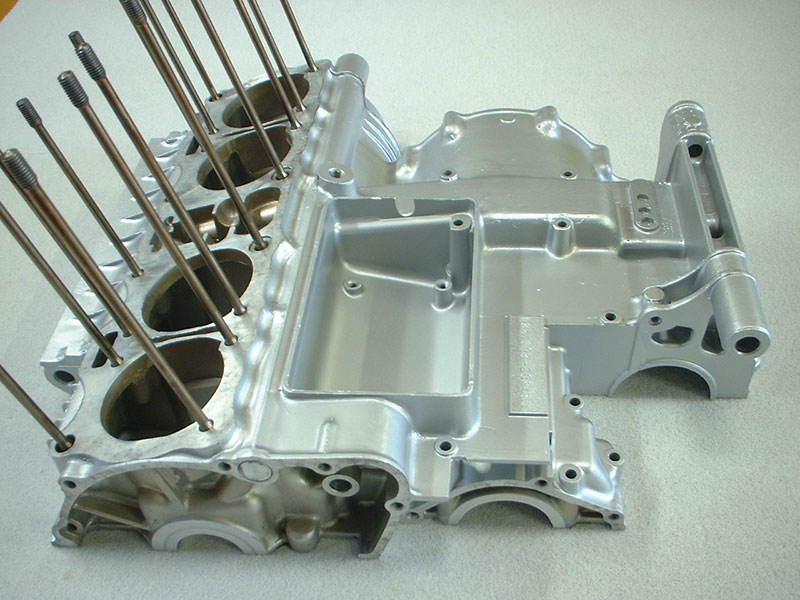

クランクアッパーケースのペイント処理。

クランクロアケースのペイント処理。

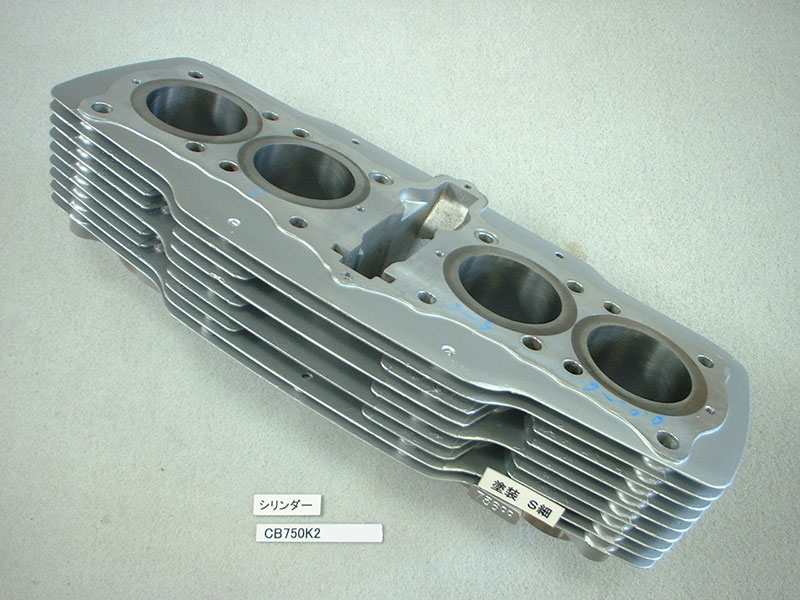

シリンダーのペイント処理。

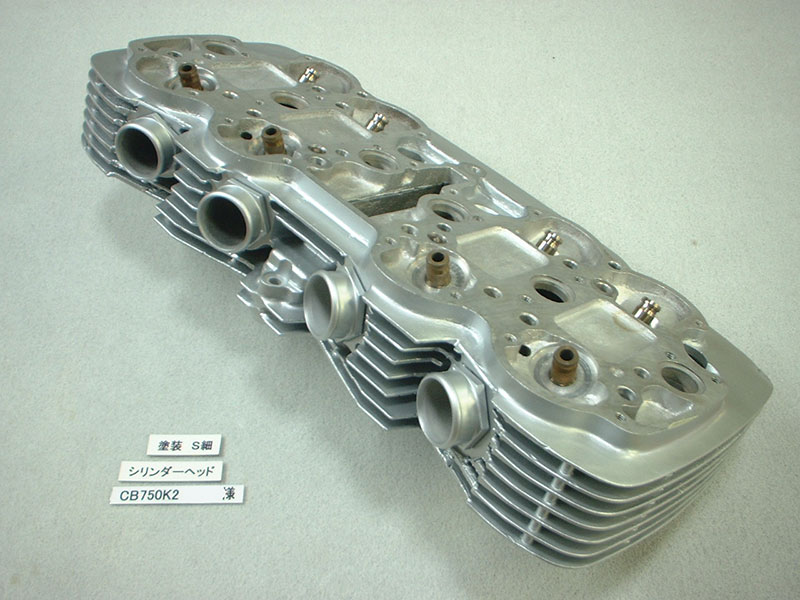

シリンダーヘッドのペイント処理。バルブガイドはIN, EX全て交換した。

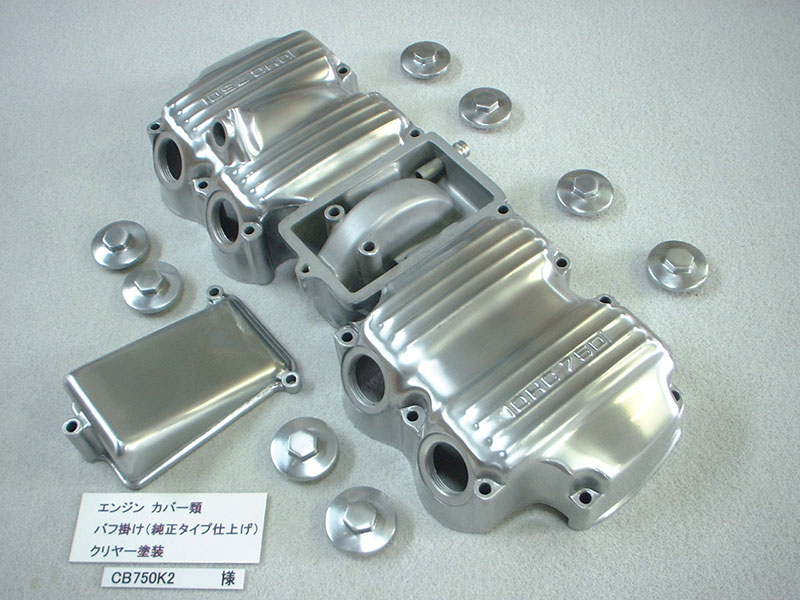

ヘッドカバー類のペイント処理。

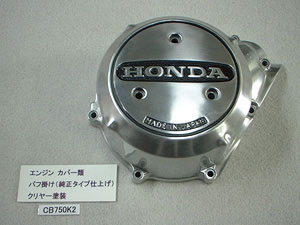

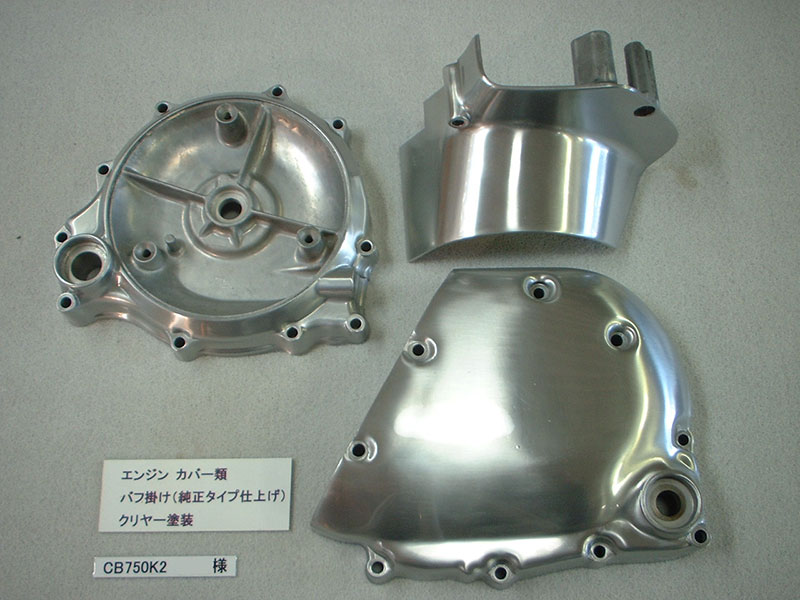

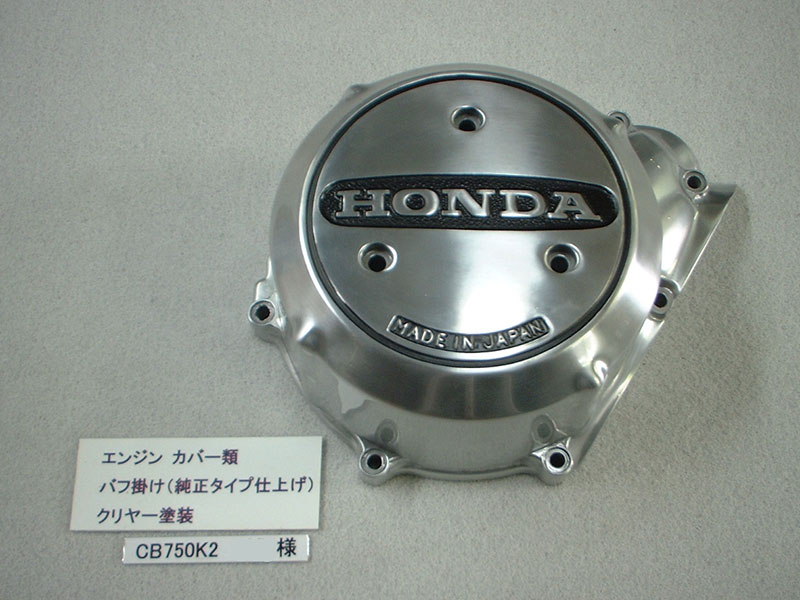

エンジンカバー類のペイント処理。

エンジンカバー類のペイント処理。

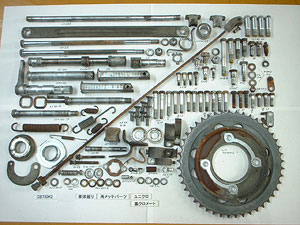

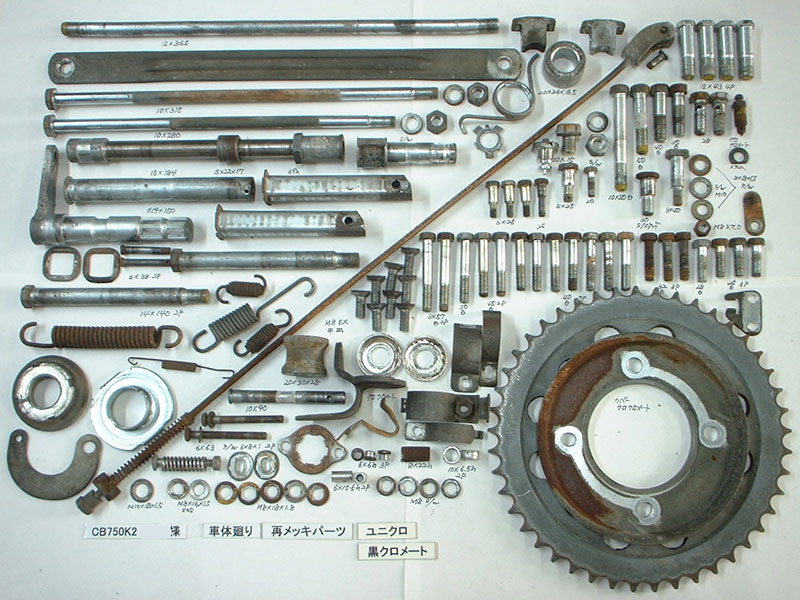

ユニクロメッキ部品の再メッキ前。

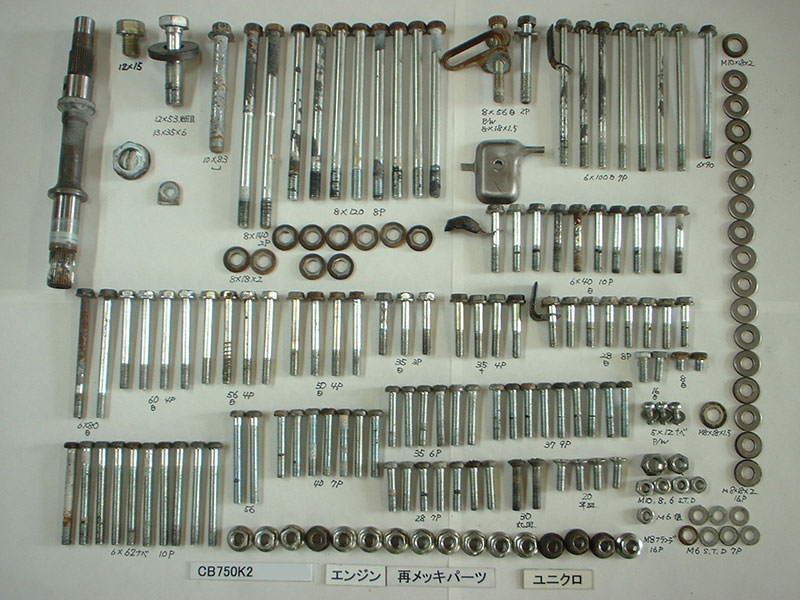

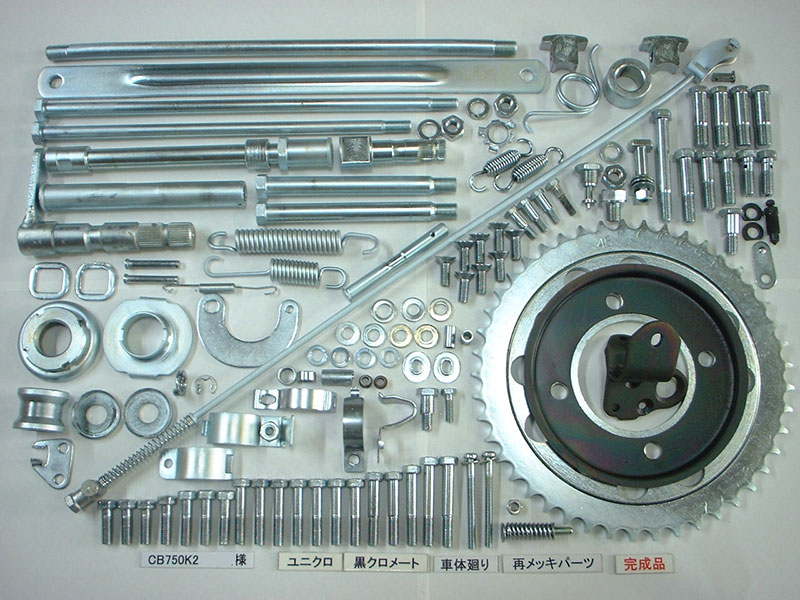

再メッキ後。

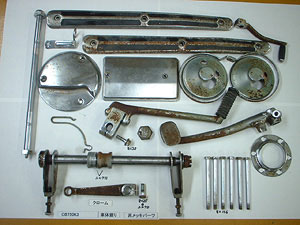

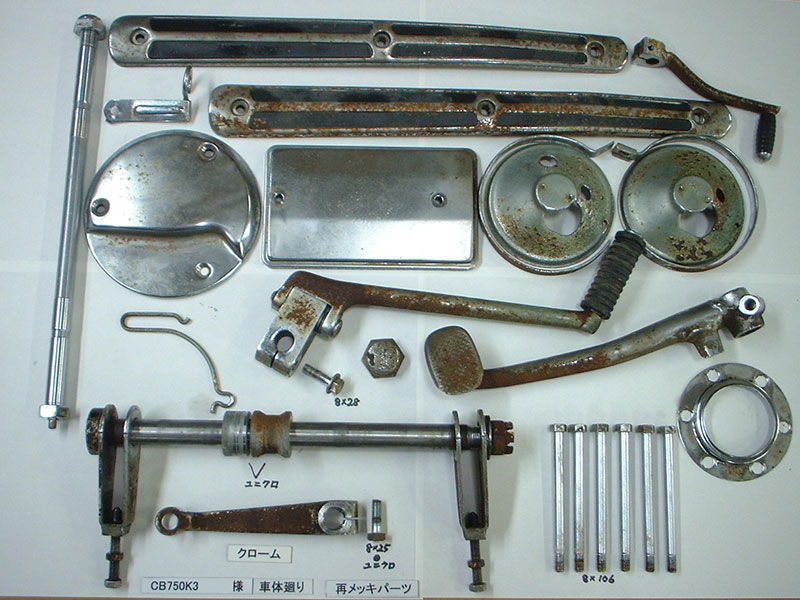

クロームメッキ部品。錆が深く使用不能部品もあり在庫のものと交換した。

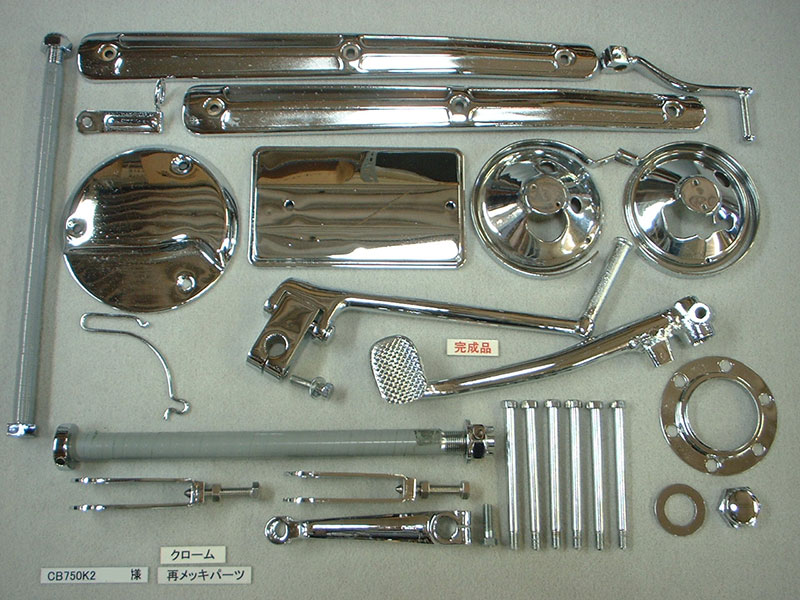

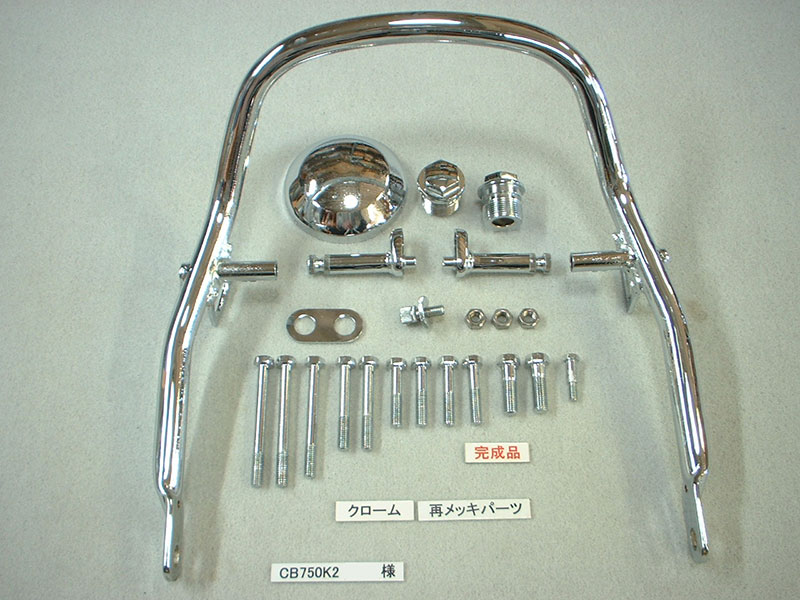

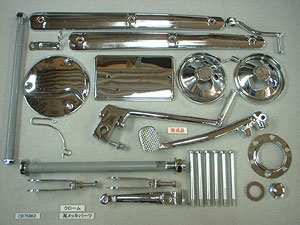

クロームメッキ部品の再メッキ後。

クロームメッキ部品の再メッキ後。

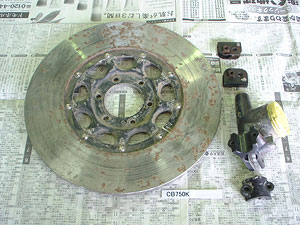

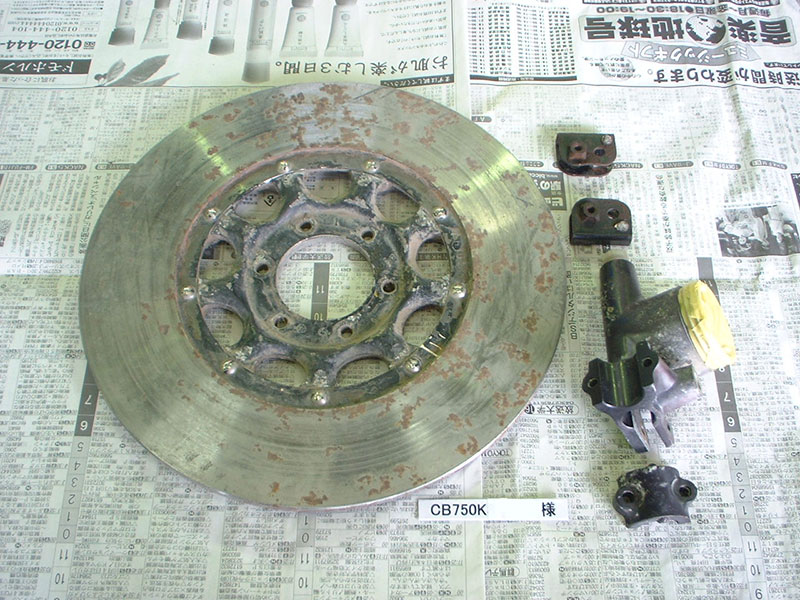

ブレーキローター、マスターの処理前。

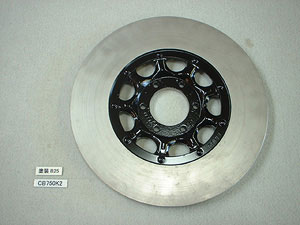

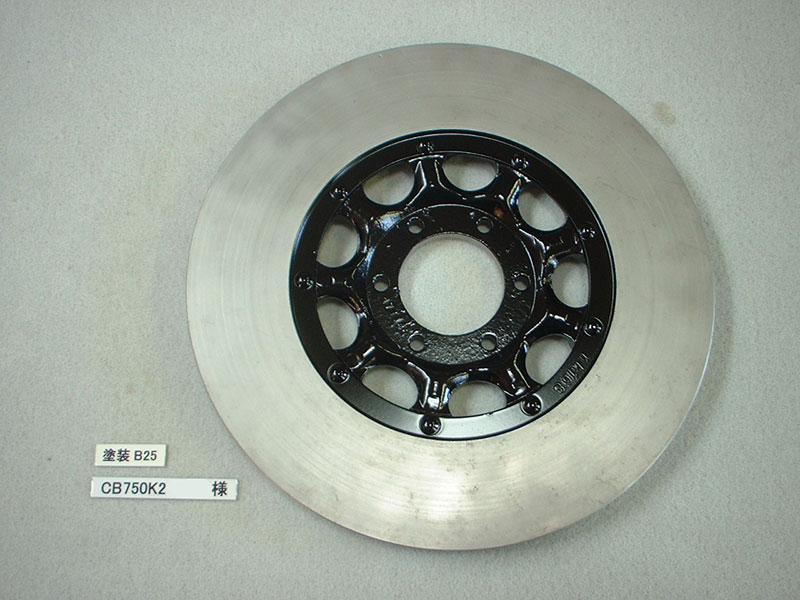

仕上げ、ペイント処理後。

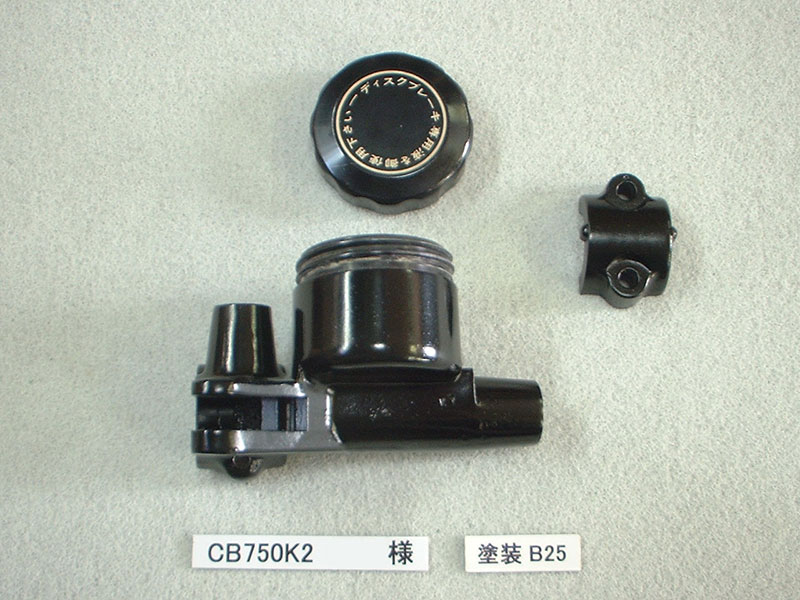

フロントブレーキマスターのペイント処理。シリンダーの側面が荒れていたため、ガソリンタンク錆取剤に約15分沈めて研磨処理を施す。

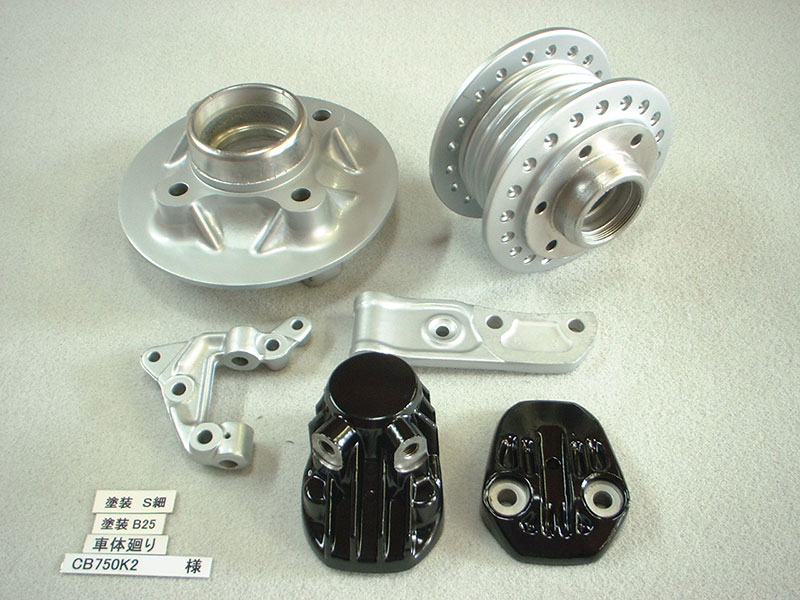

前後ホイールハブ、ブレーキキャリパーのペイント処理。

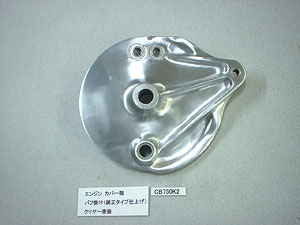

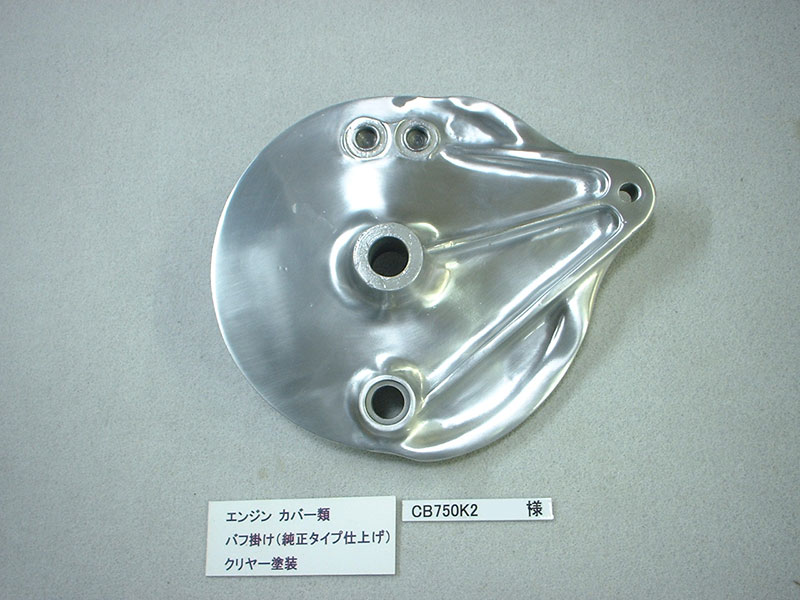

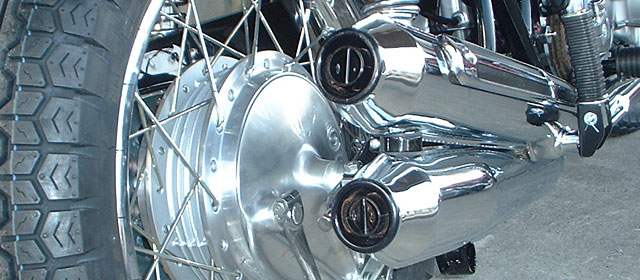

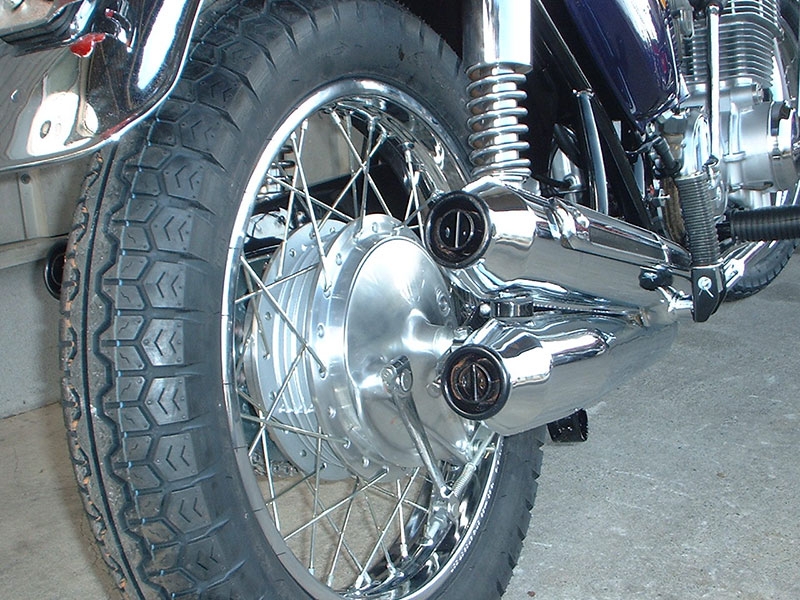

リヤドラムパネルのバフ掛け＆クリヤーペイント処理。

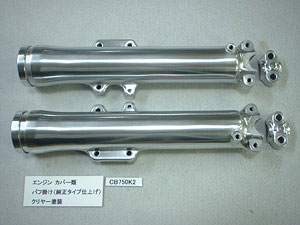

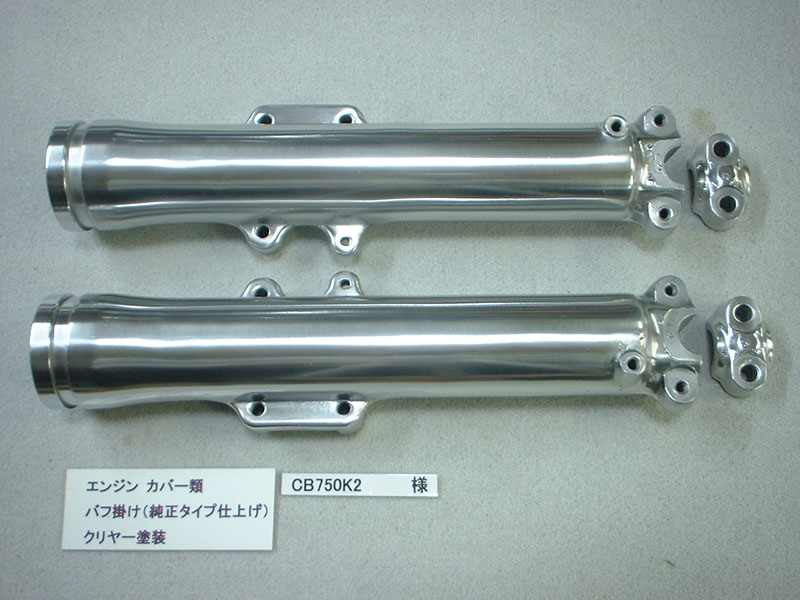

フロントフォークのバフ掛け＆クリヤーペイント処理。

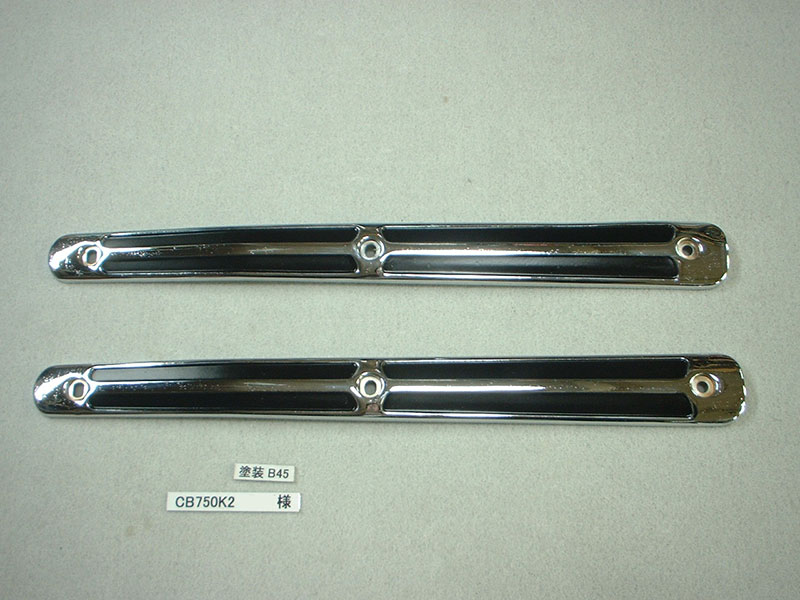

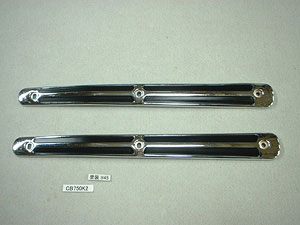

マフラープロテクター再メッキ後、溝にブラックペイント処理。

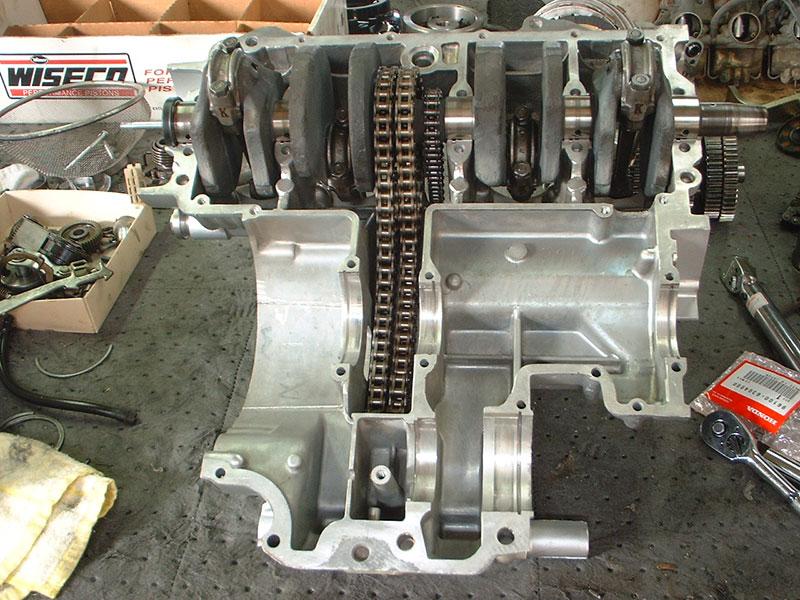

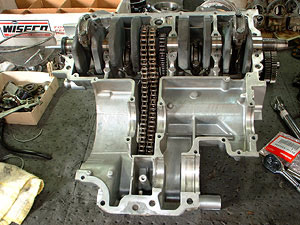

クランクシャフト廻りの組付け。

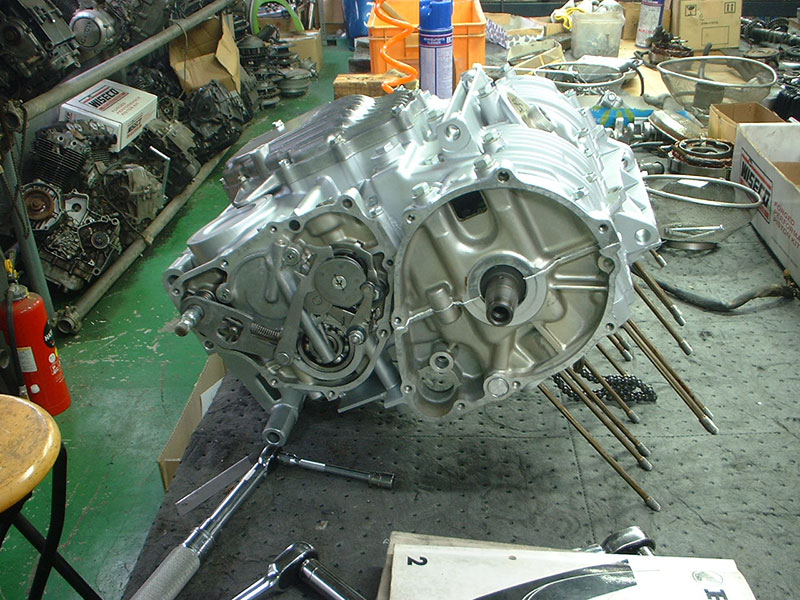

ミッション廻りの組付け。

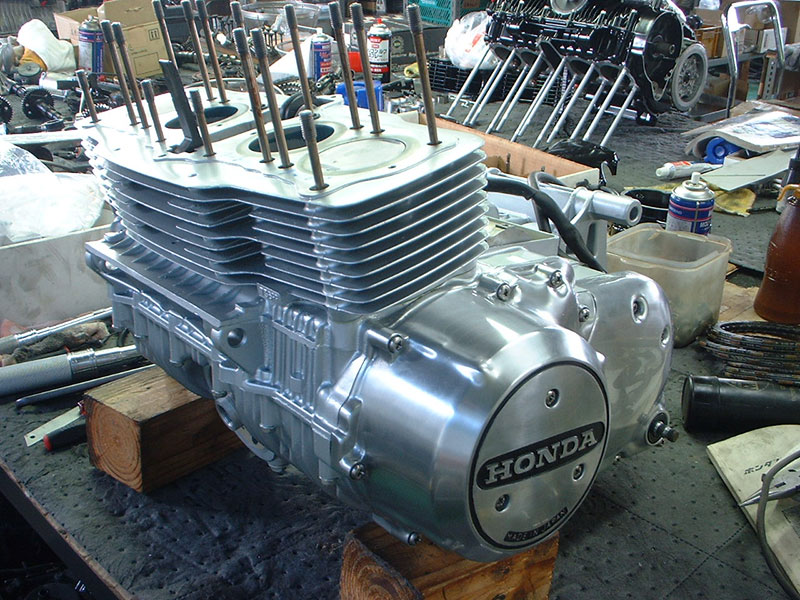

シリンダー及びピストンの組付け。

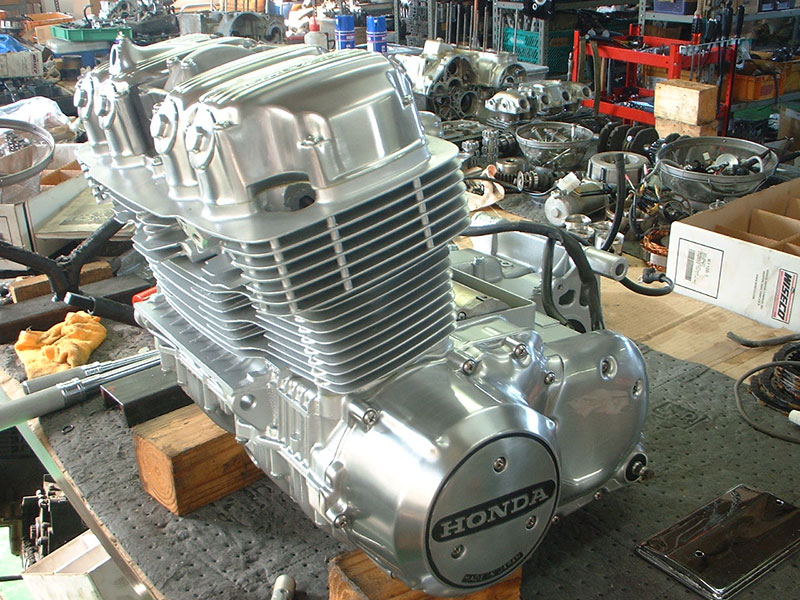

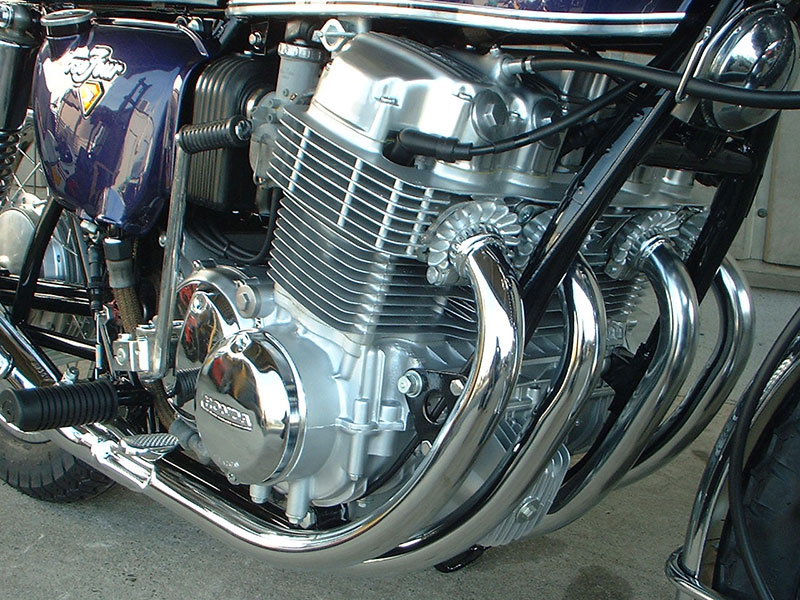

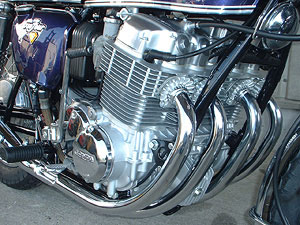

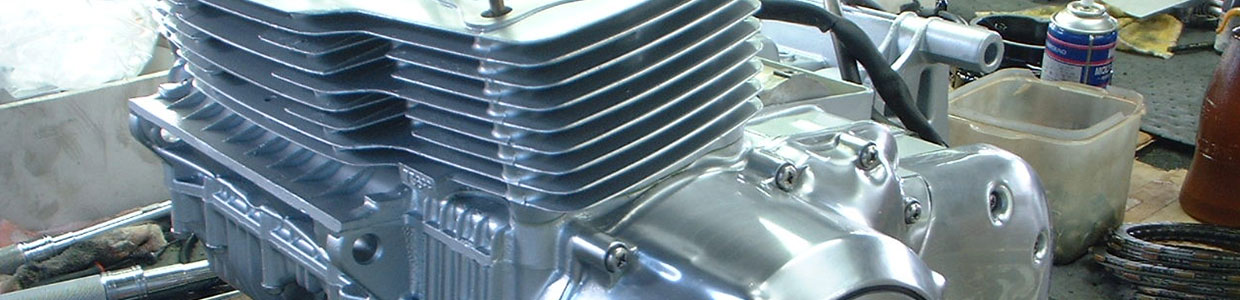

エンジンの完成。

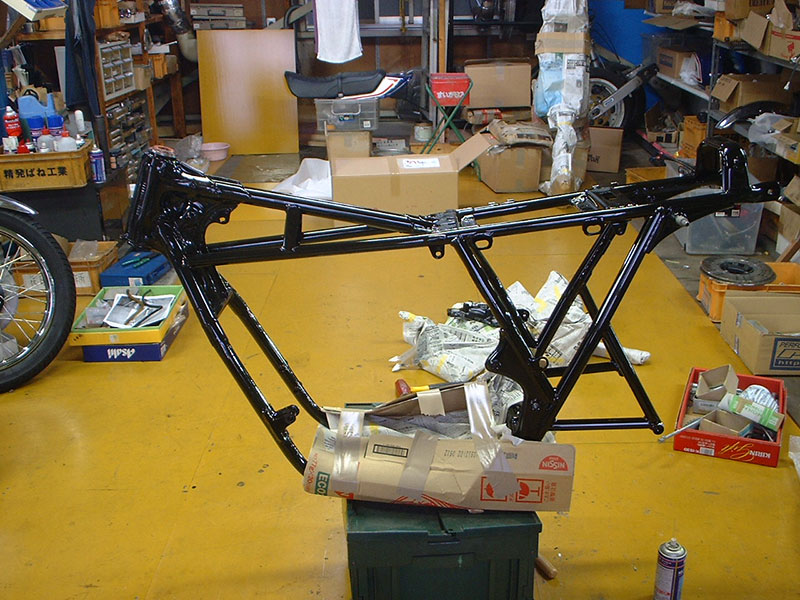

パウダーコーティングで仕上がったフレーム。メインフレームは曲がりもなくくさりもなし。

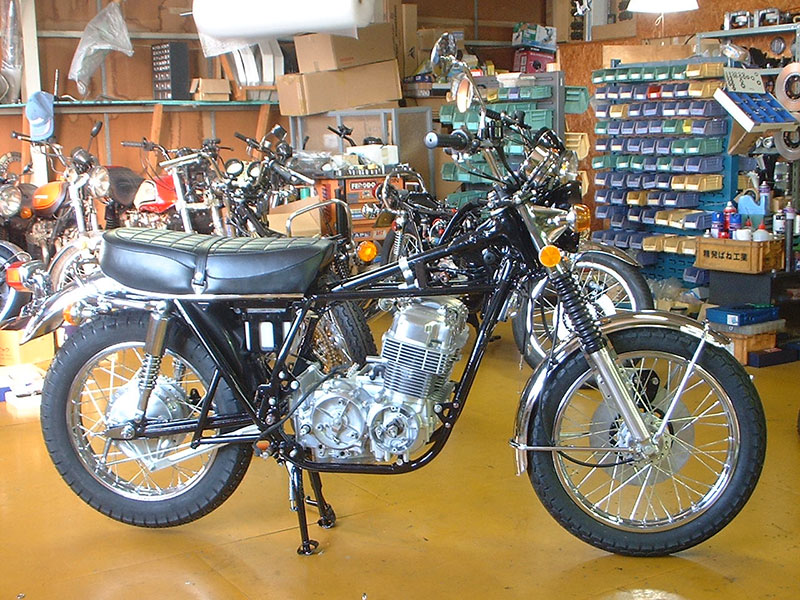

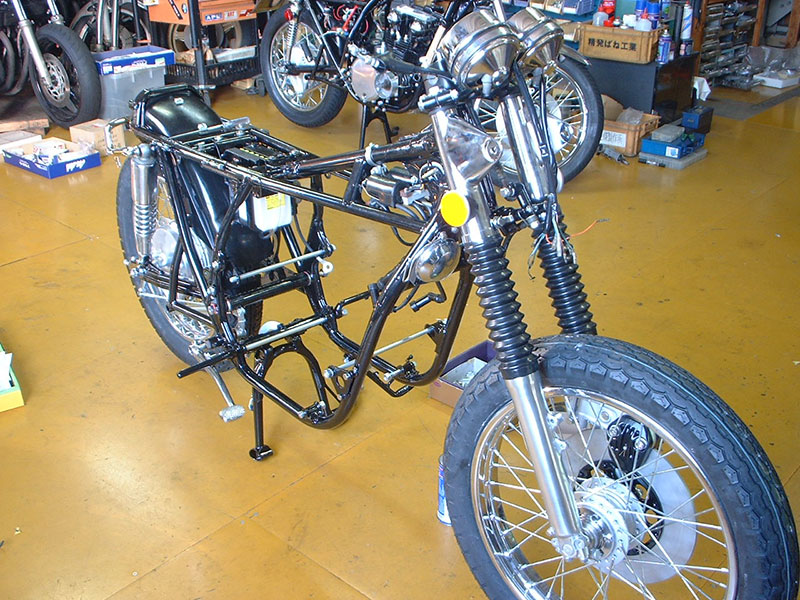

前後足廻りから組付け開始。

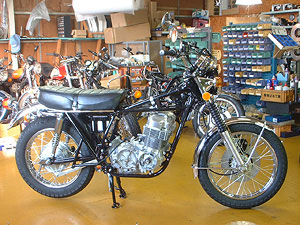

電装品、ハーネス、エンジンの組付け。
