バイク再生物語 Vol.07

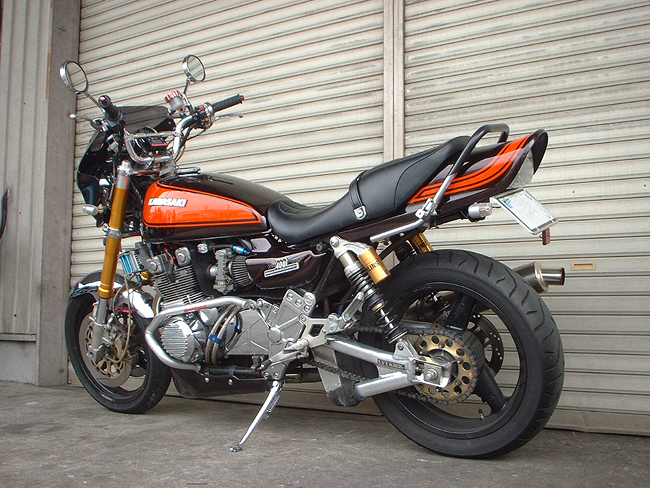

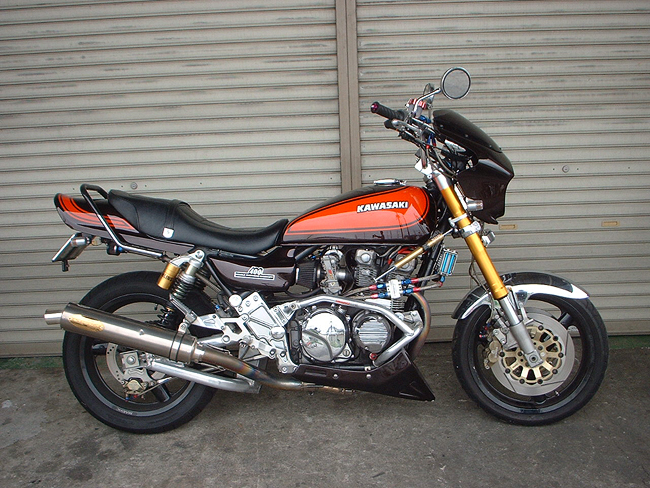

5年程かけてオーナー自身がカスタマイズした「ゼファー400C3」。
2009年9月に大分からGPクラフトに持ち込まれた。
いろいろなバイク屋に相談したが、どこも具体的な作業には取りかからず、
困り果てたところでGPクラフト発見。3ヶ月かけてこの手強い相手と格闘。
12月初旬、ついにフルカスタマイズ終了。
こだわりのパーツに彩られた完成車をとくとご覧あれ!

画像をクリックすると拡大します

  • 持ち込まれた
    状態

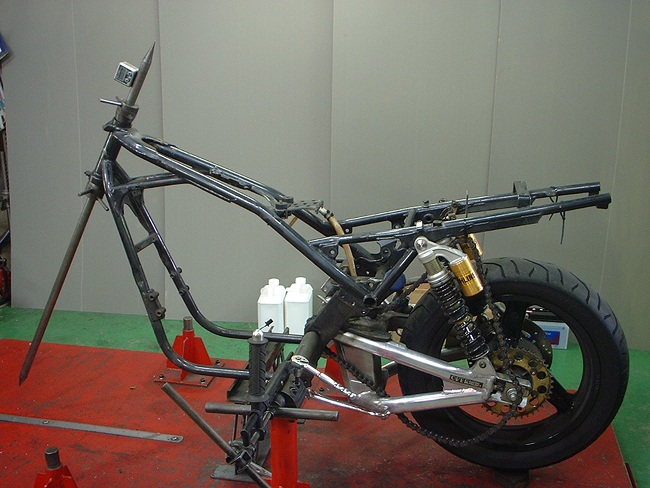

  • 車体
    分解

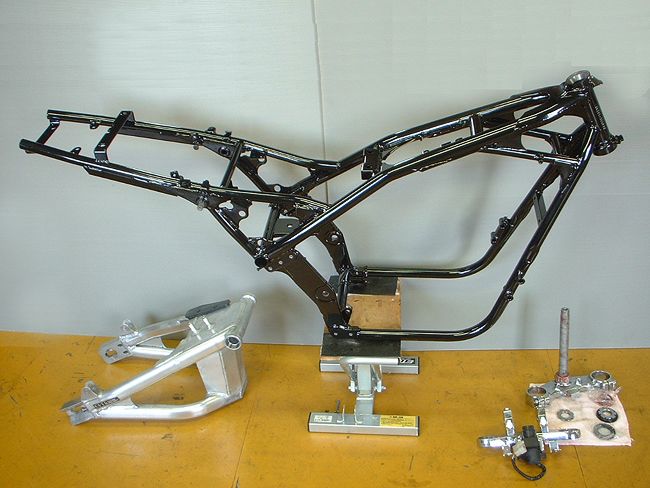

  • フレーム
    点検測定
  • ホイール
    センター出し測定
  • フレーム
    補強

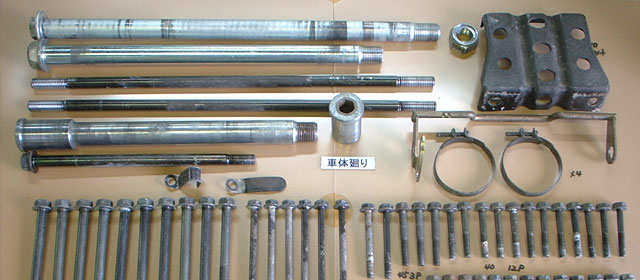

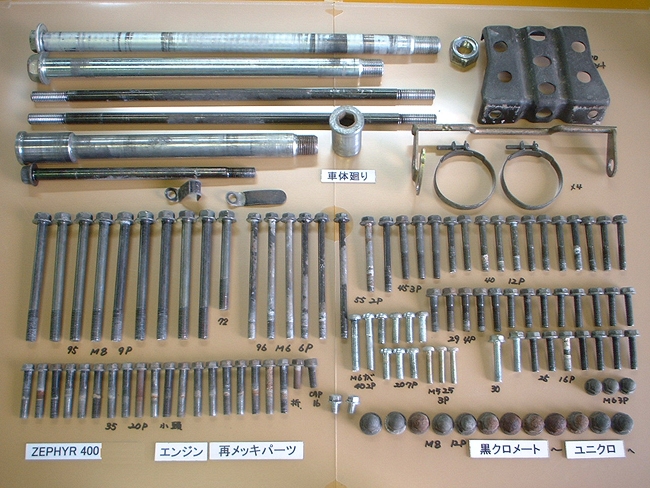

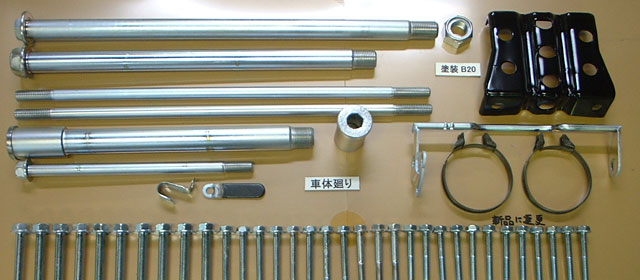

  • 車体関係

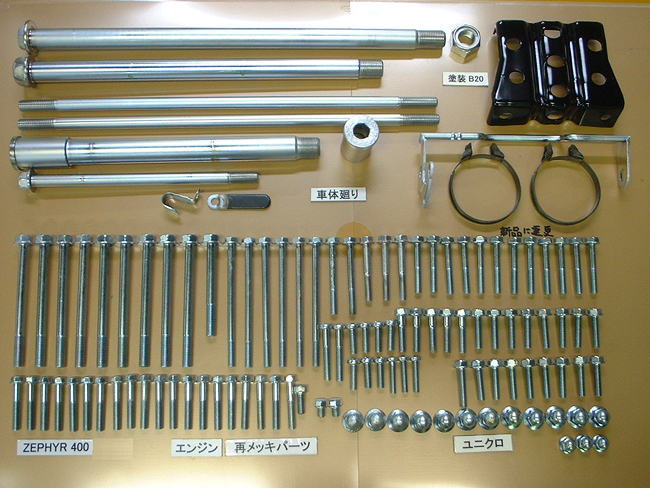

    ボルト類

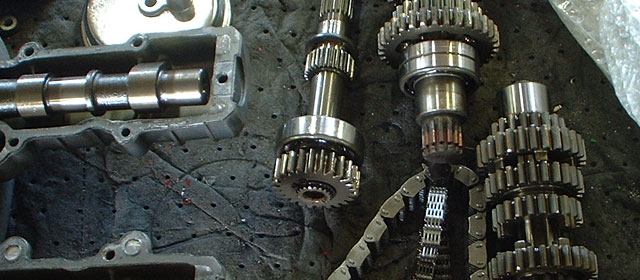

  • エンジンブロック
    部品類

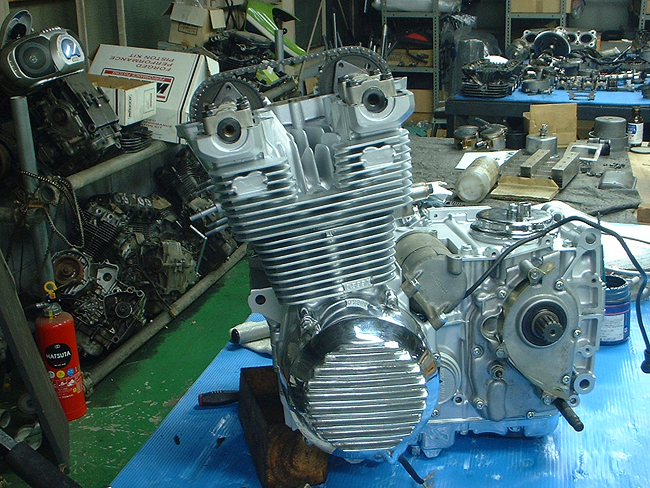

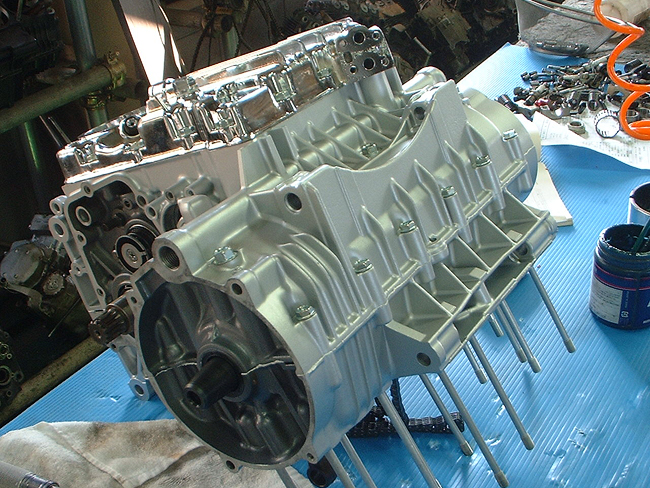

  • エンジン
    組付
  • 車体
    組付

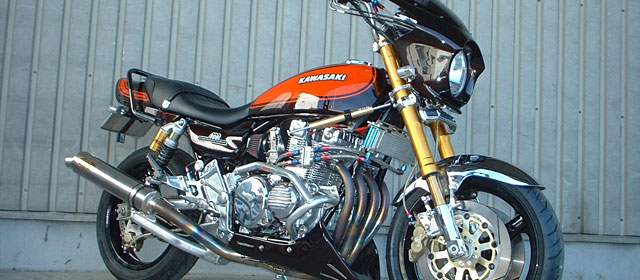

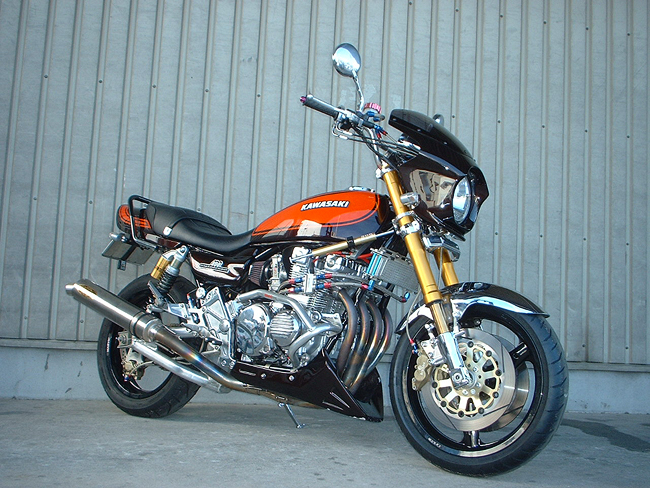

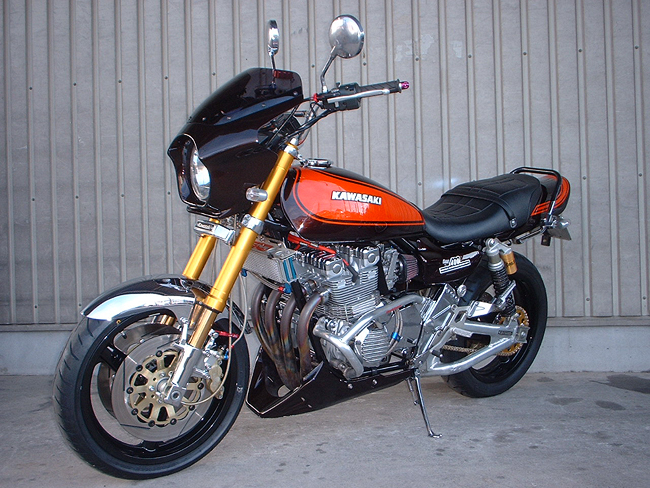

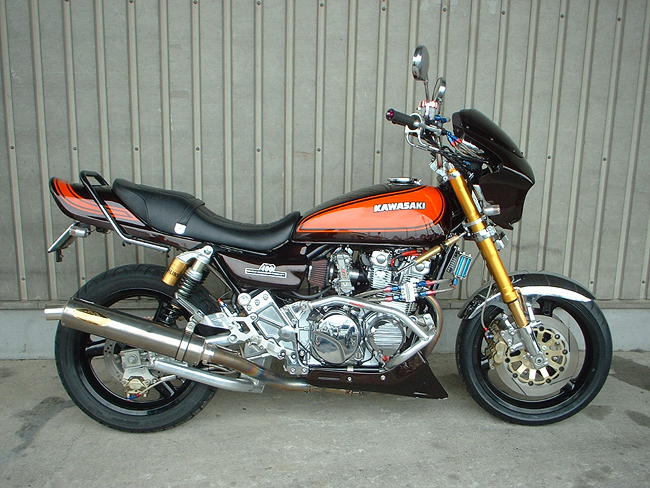

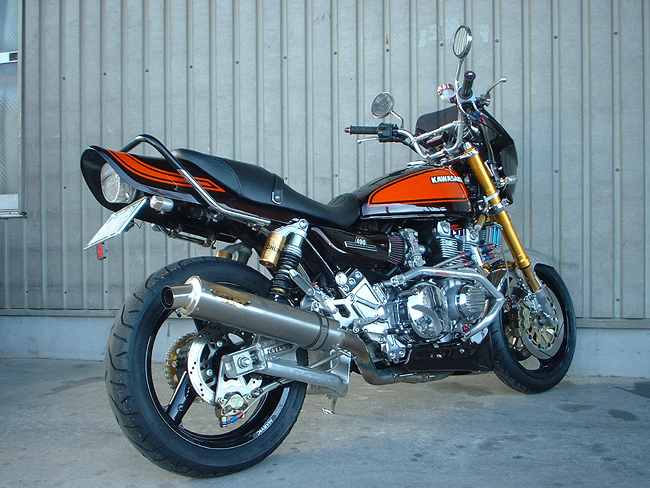

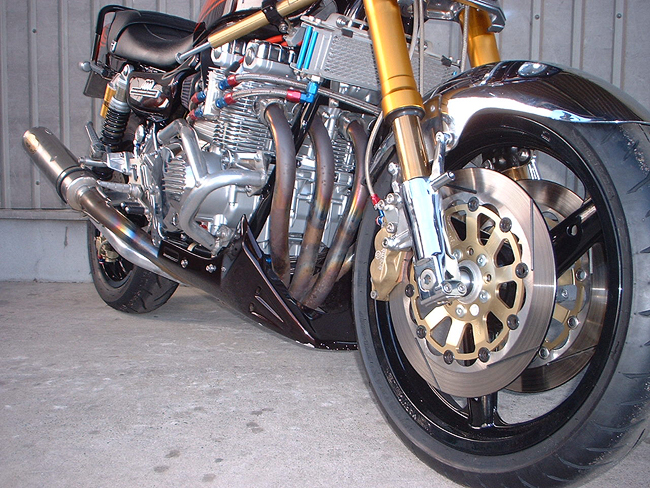

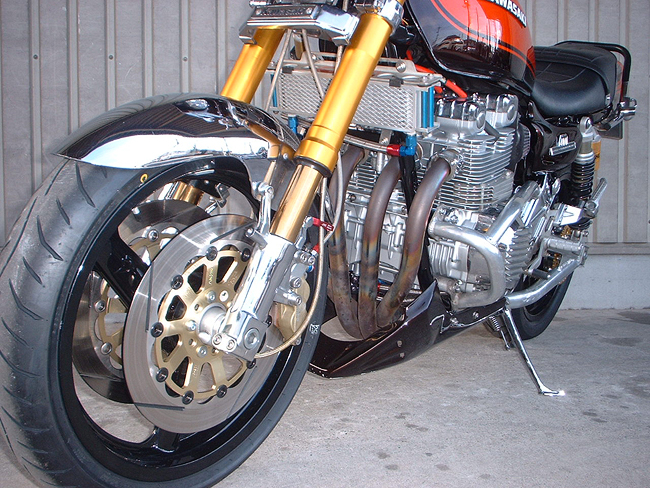

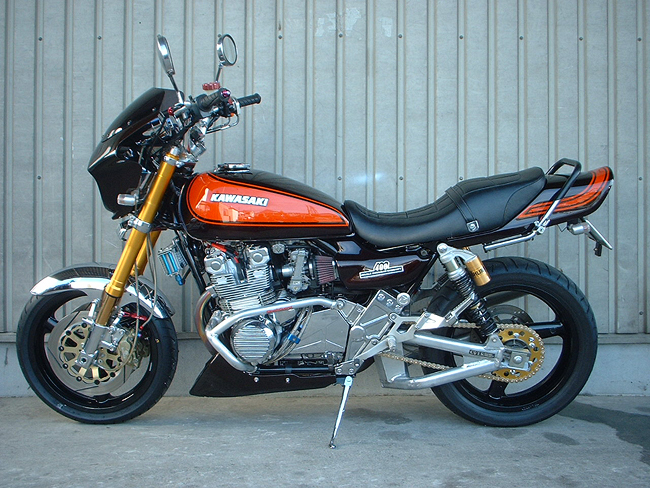

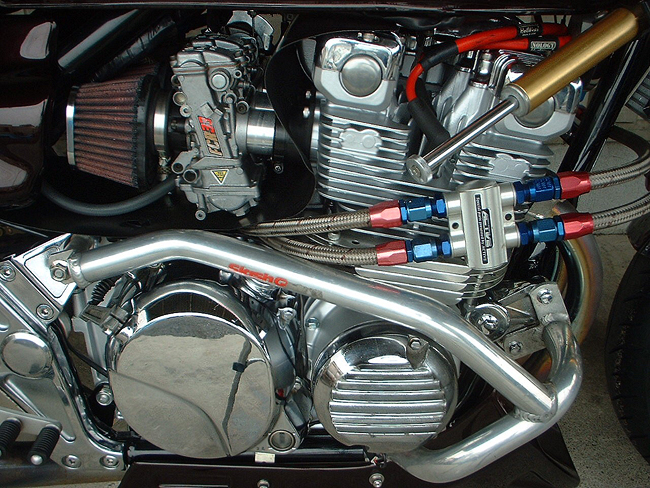

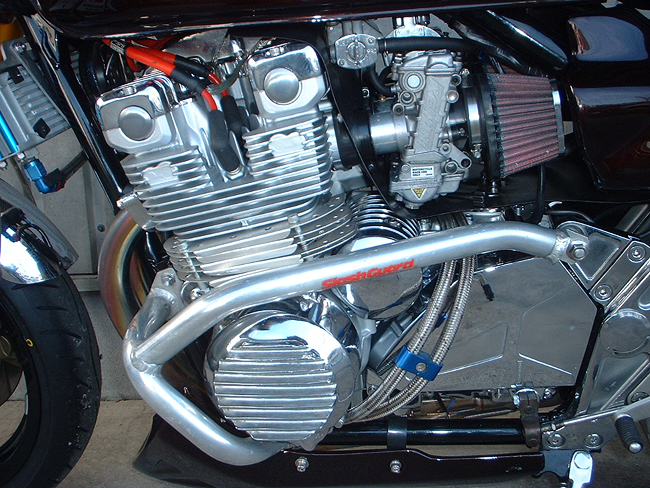

  • 車体
    完成

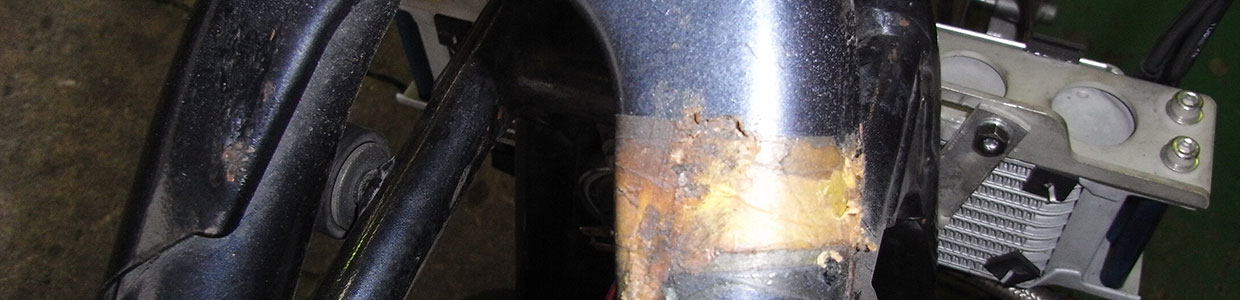

前後ホイールのセンターが出ていないため、車輌の引き回しが重い。Bキャリパひきずりあり。

Gタンク、クッションラバー位置ずれあり。結束バンドで止めている。サイドスタンドがSアームと接触。

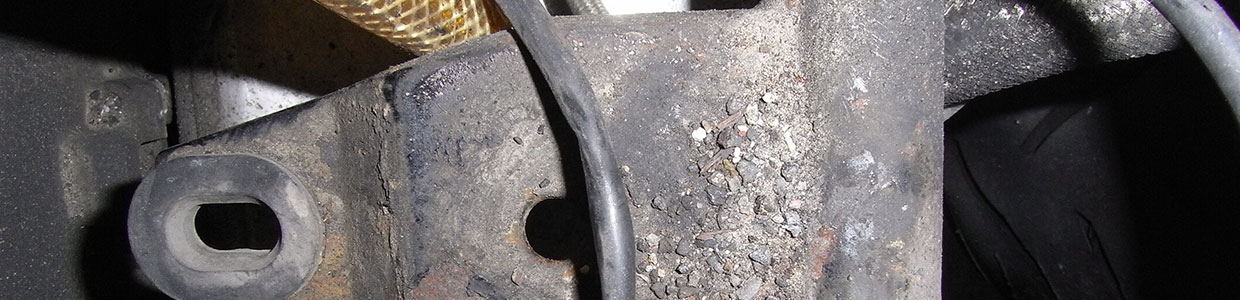

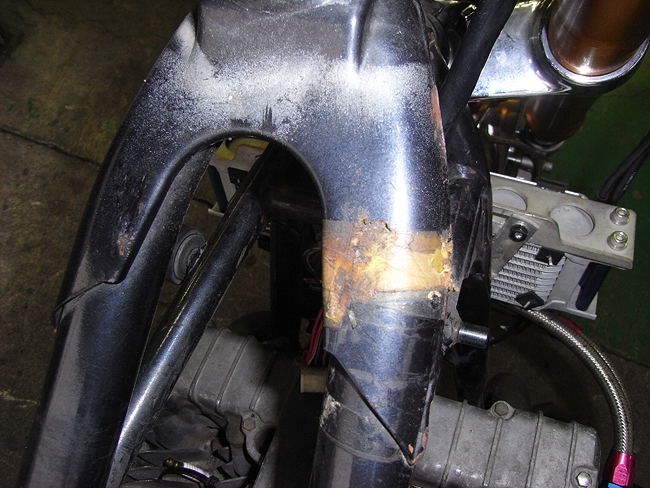

油分とホコリでかなり汚れが多い。

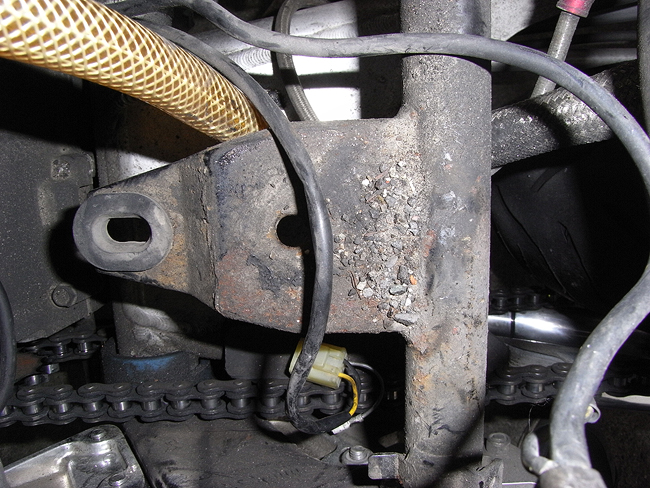

砂が積もっている。

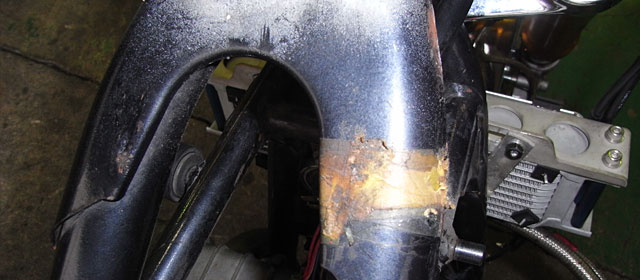

何かペイントあとがある。

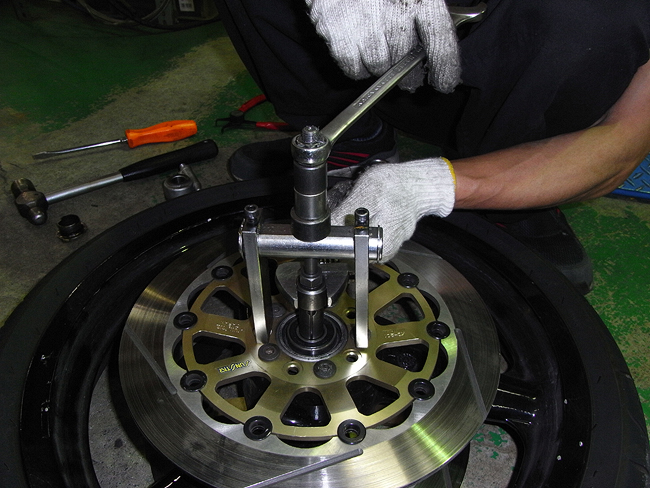

ホイールベアリング交換作業。ディスタンスカラー製作。

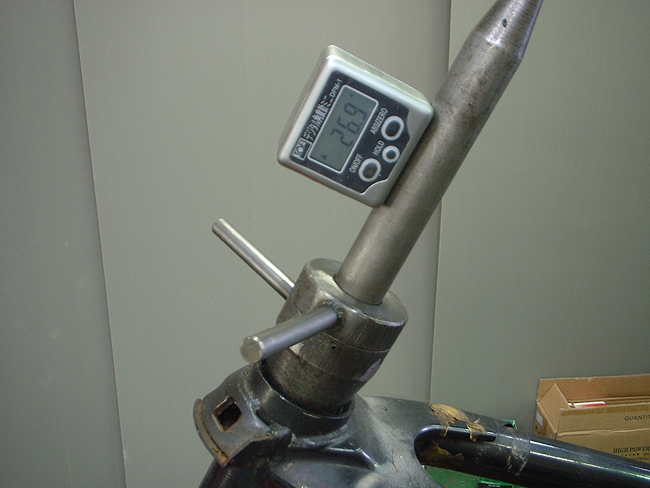

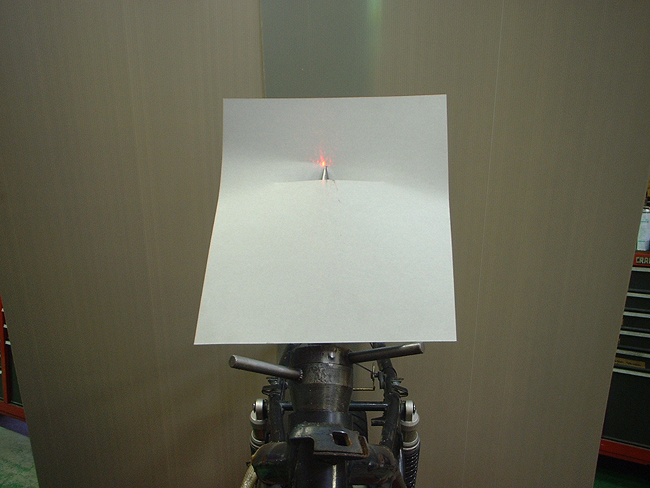

キャスター角データ27°

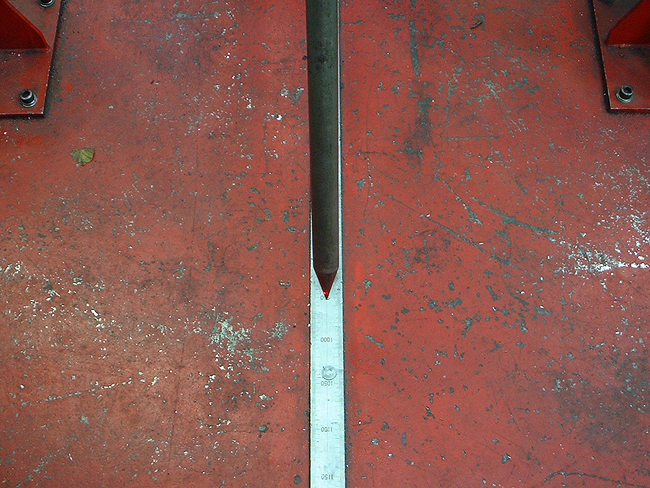

曲がり無し。

曲がり無し。

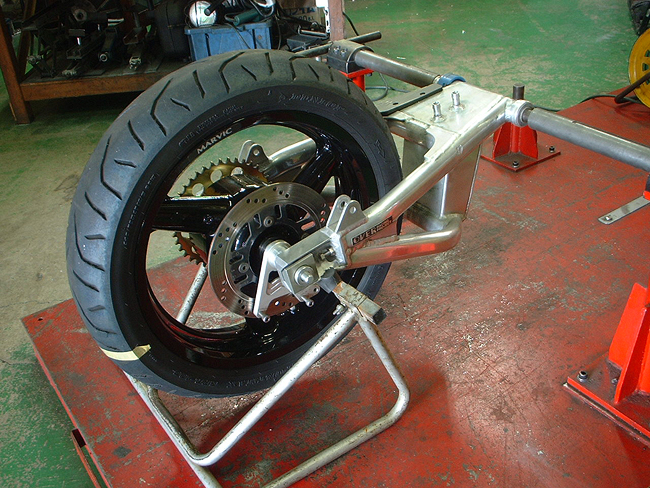

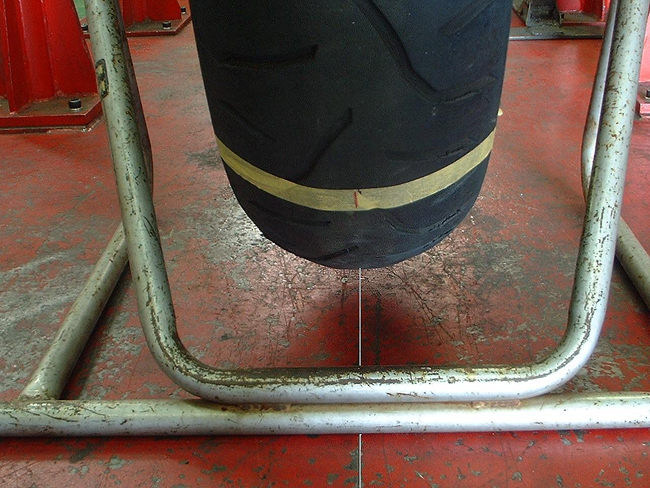

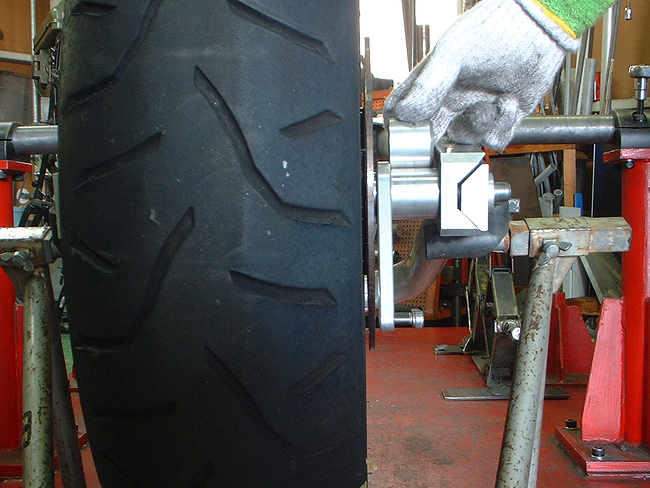

ホイールセンター出し測定

アクスルカラー製作

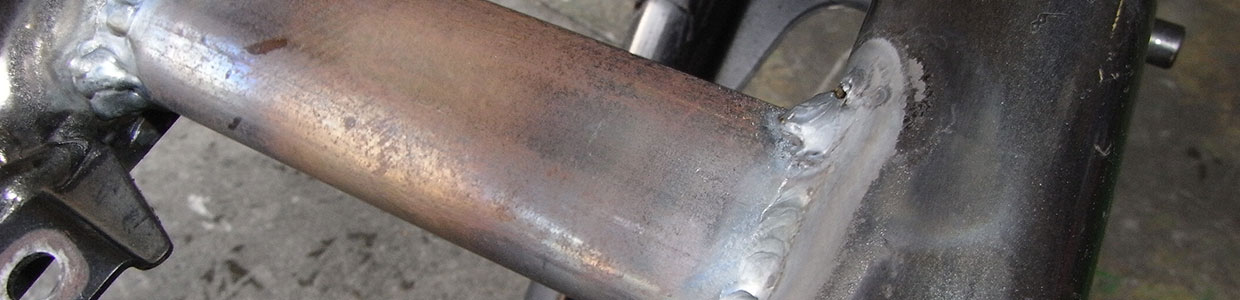

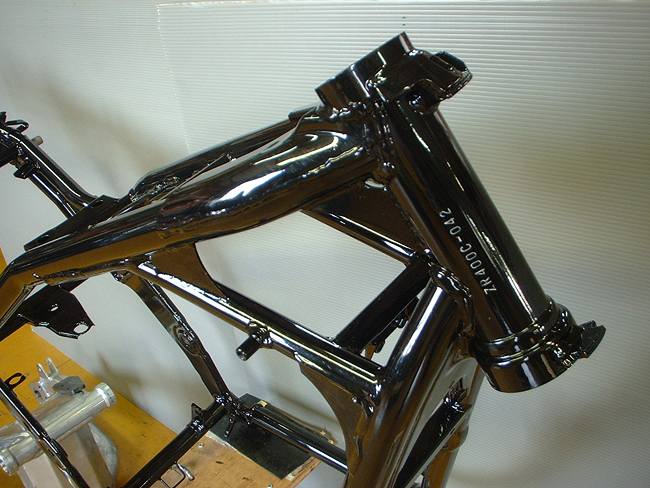

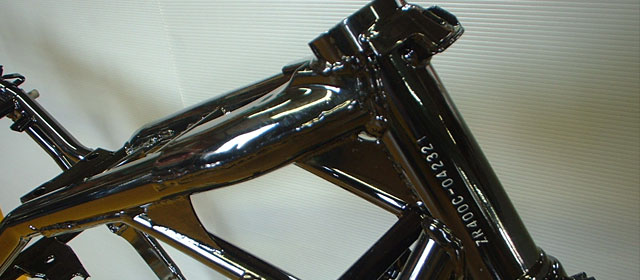

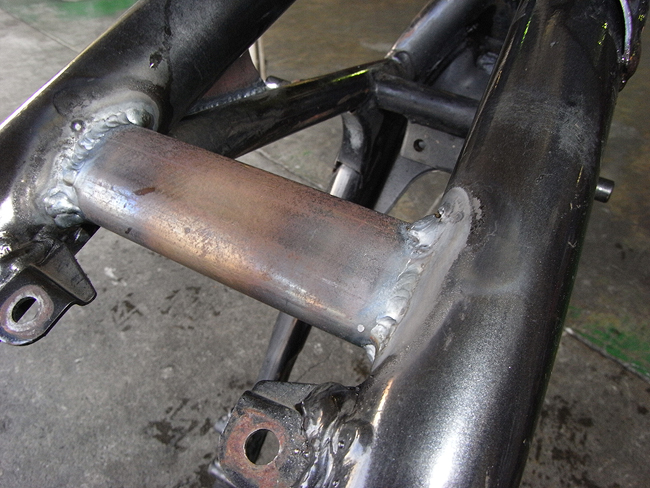

倒立フォークのため4ヶ所補強

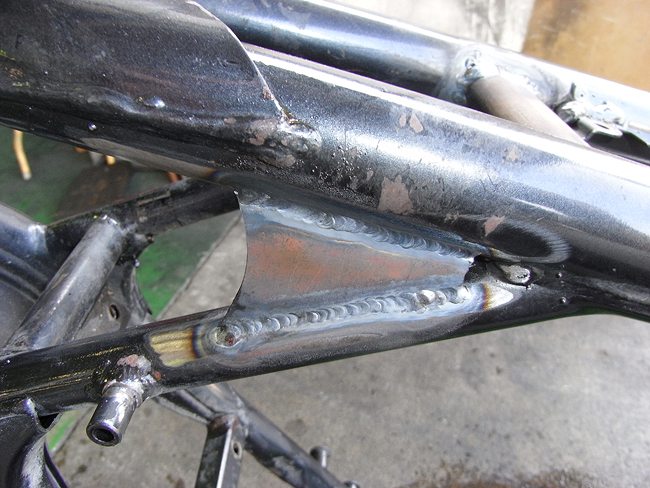

楕円パイプで補強

ガソリンタンク、マウンテンステー板金加工

再メッキ完成

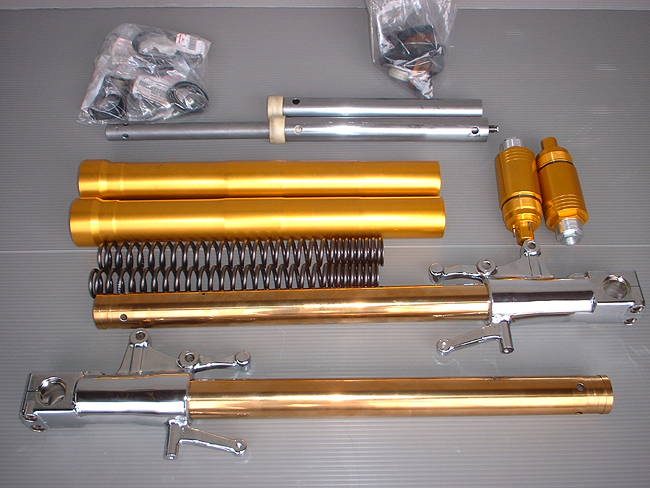

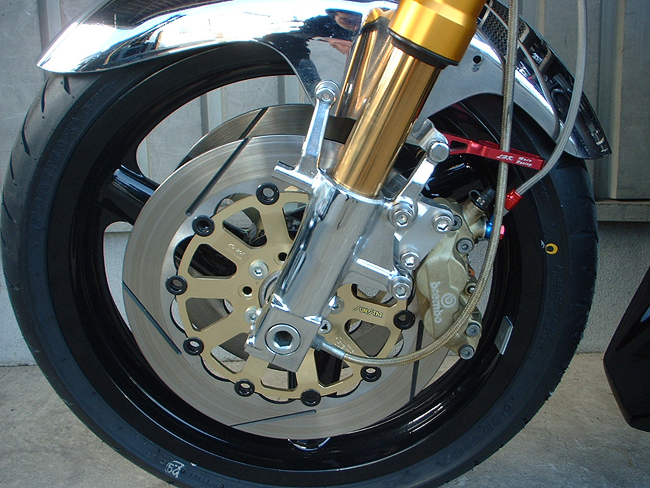

フォーク、アクスルブラケットクローム鍍金処理。インナーチューブチタンコート。延長Kit:ゴールドアルマイト。

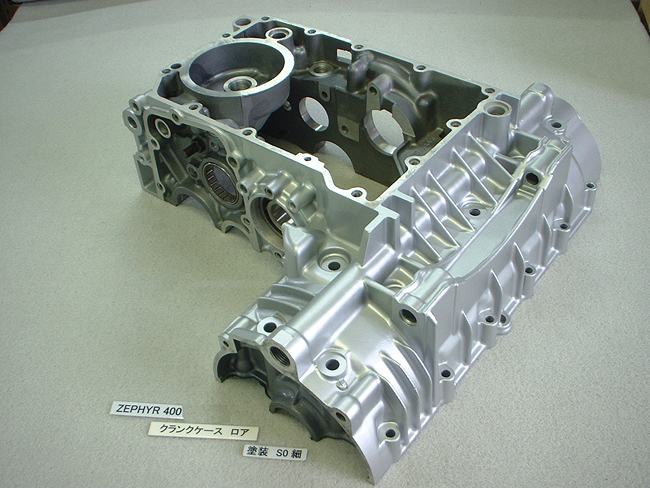

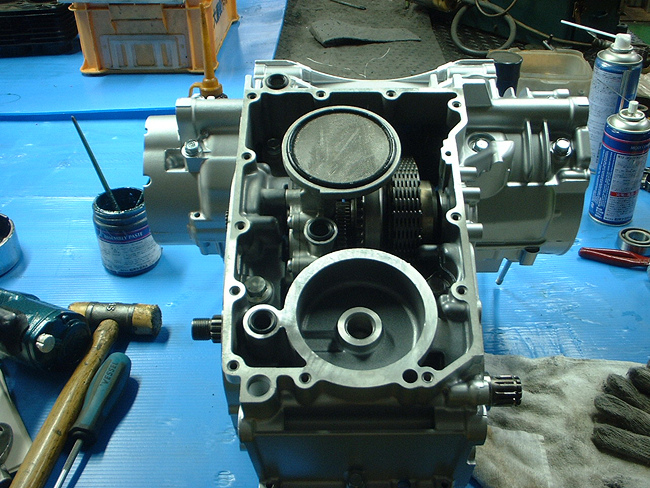

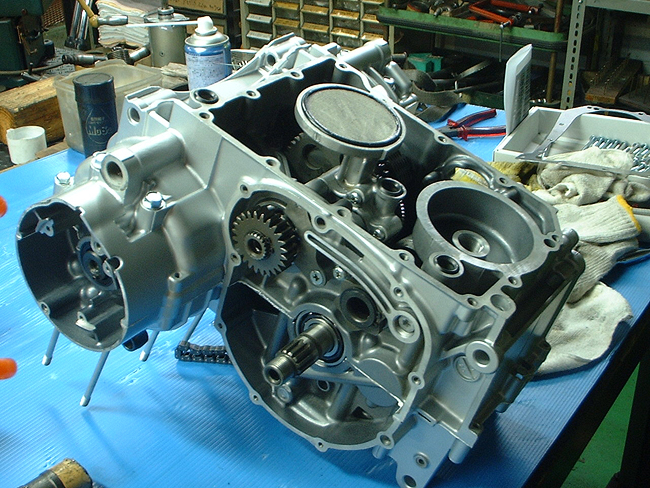

ロアケース

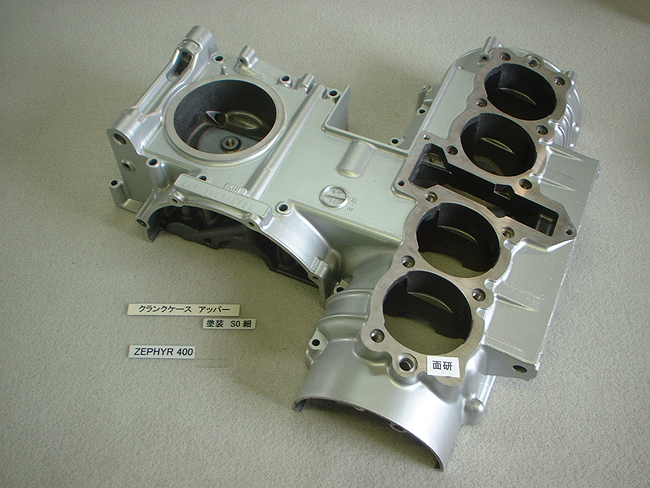

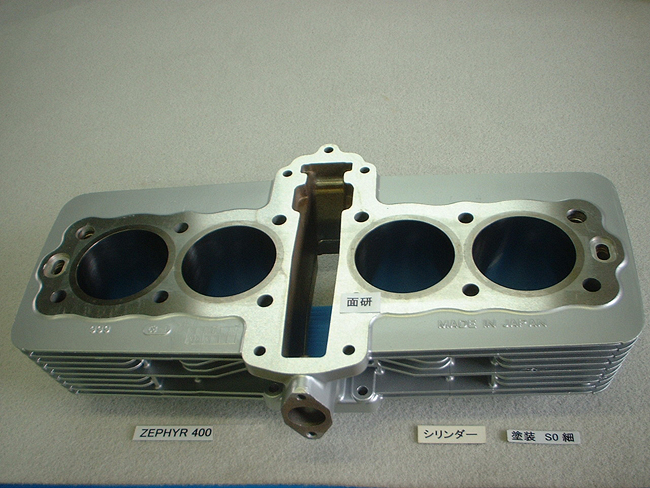

アッパーケースシリンダーベース面研

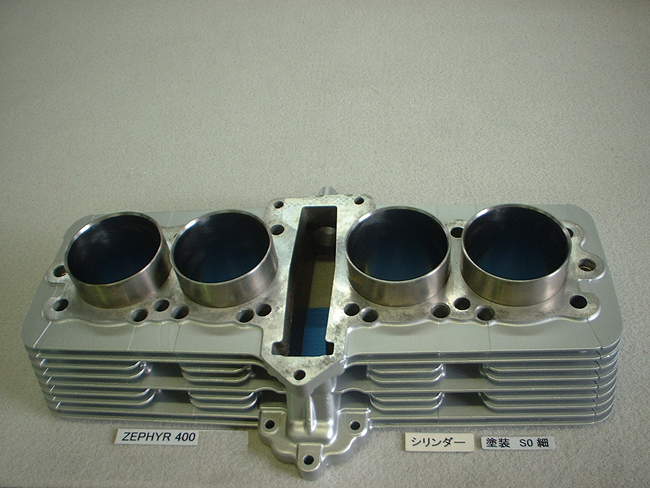

61mmボア。オーバーサイズシリンダーライナー製作、入替。

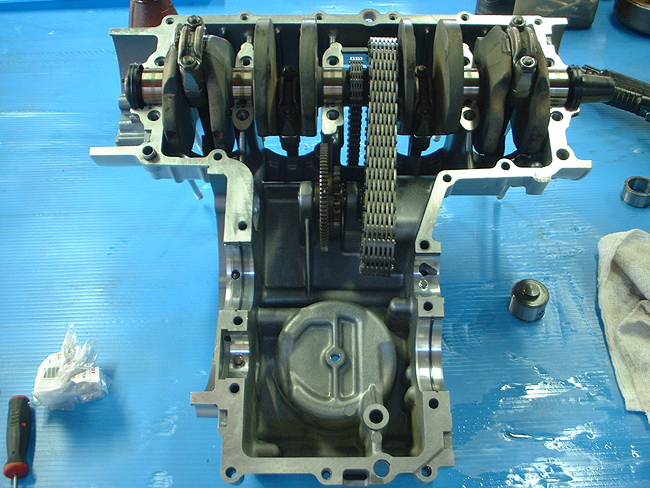

クランクシャフトはZEP550用

一次ギアを26Tに交換したいが欠品。ファイナルギアで対応

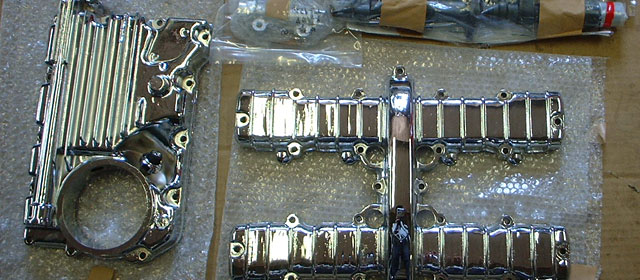

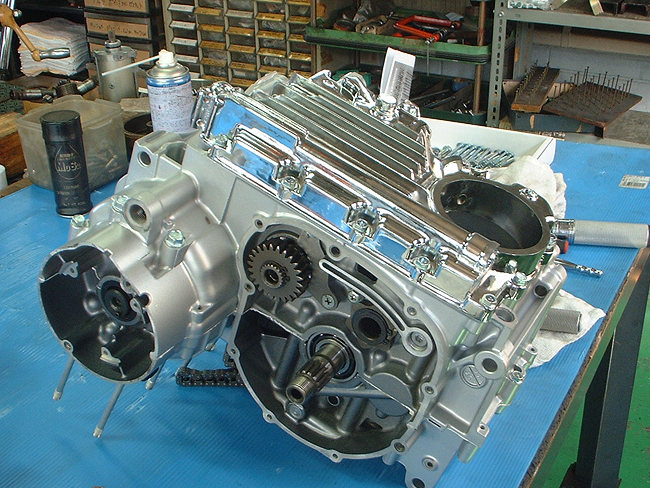

クローム鍍金処理したオイルパン持込

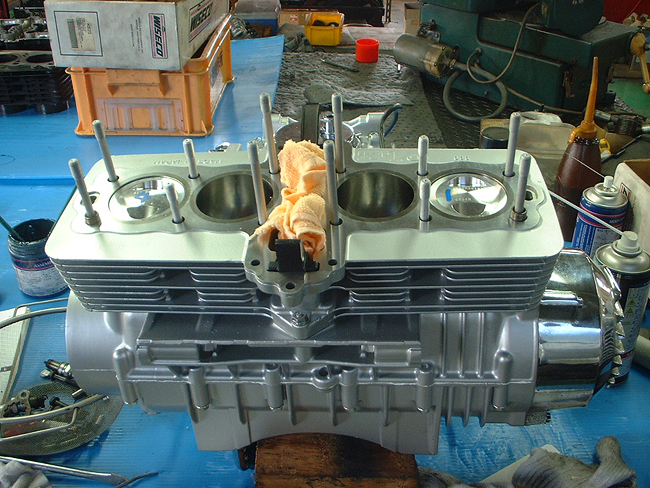

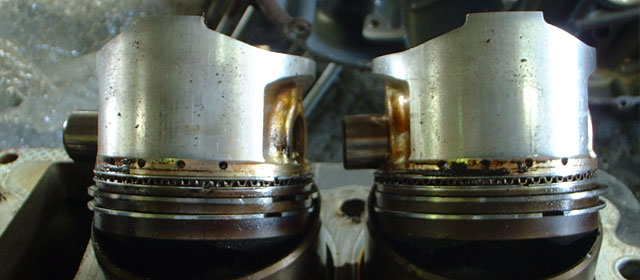

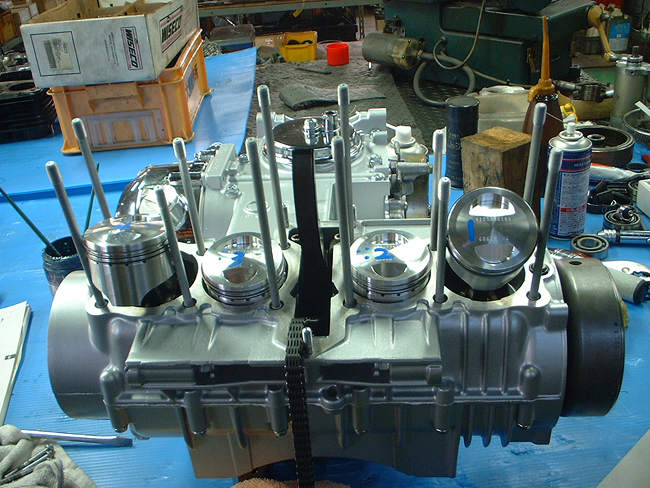

WISCO61mmピストン組付

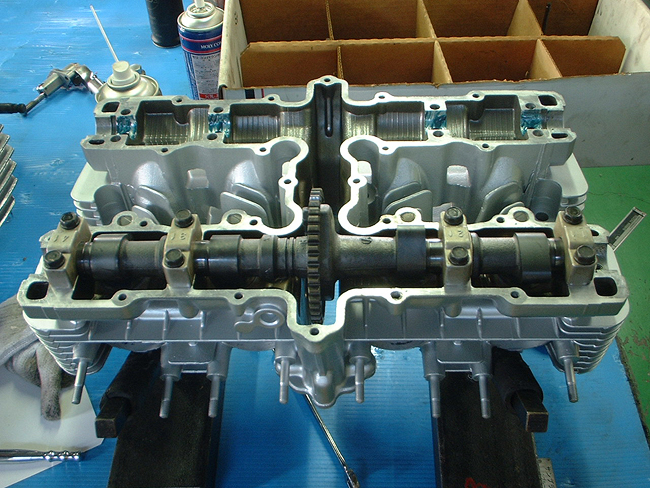

ヨシムラST-1カムシャフトバルブクリアランス調整中

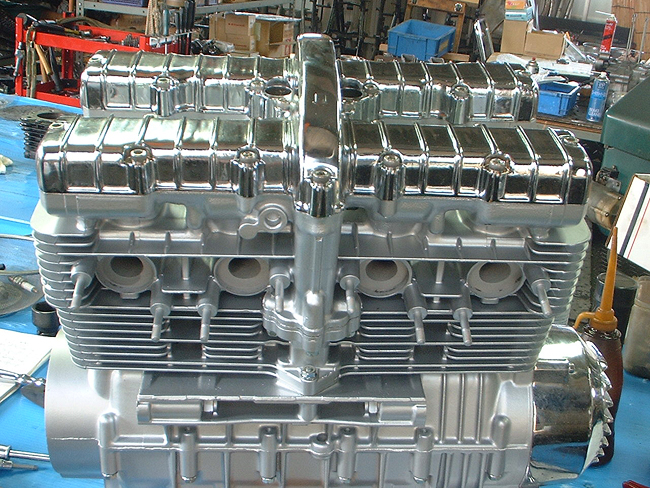

クローム鍍金処理したカムカバー持込

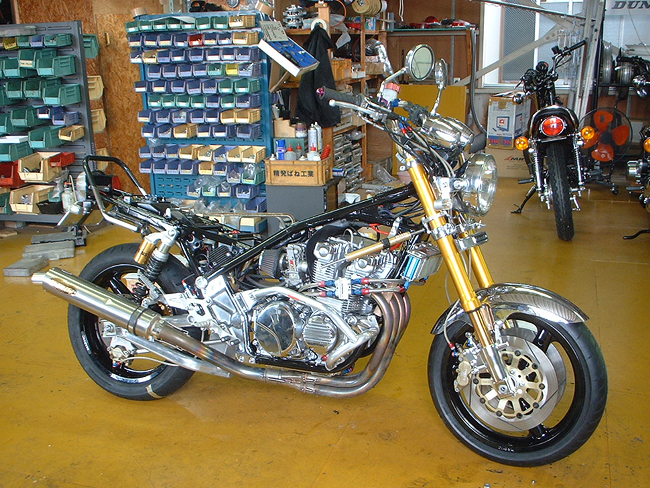

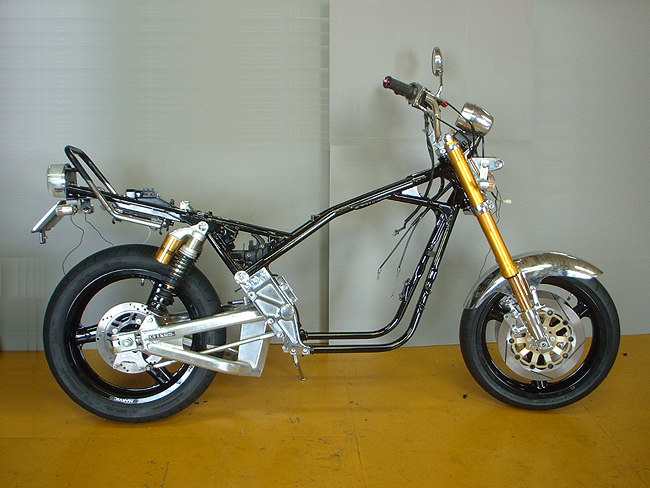

ローリングシャーシ

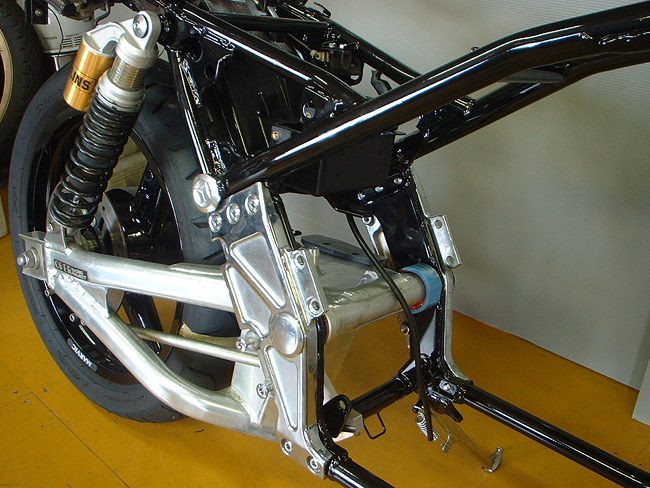

スイングアーム、ピポット部分解洗浄、グリスアップ

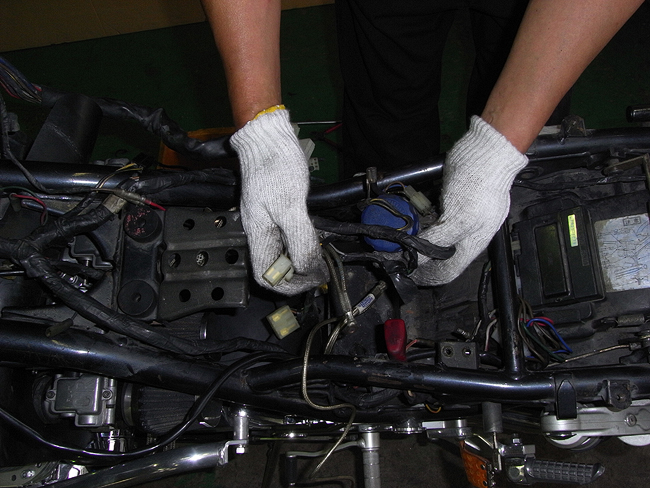

C3用のメインハーネスが欠品。C6用を加工取付

フロントホイールのみパウダーペイント処理

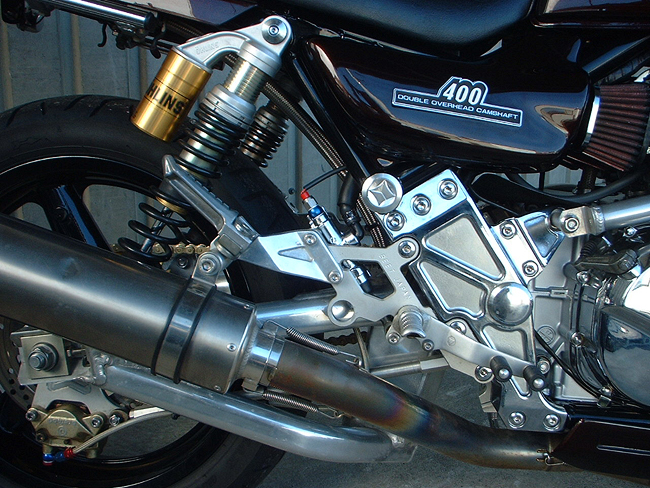

クローム鍍金処理したリヤブレーキマスター組付。油圧ブレーキスイッチ取付

フェンダーマウントステー製作。ホイールセンター出し作業。キャリパーセンター出し作業。

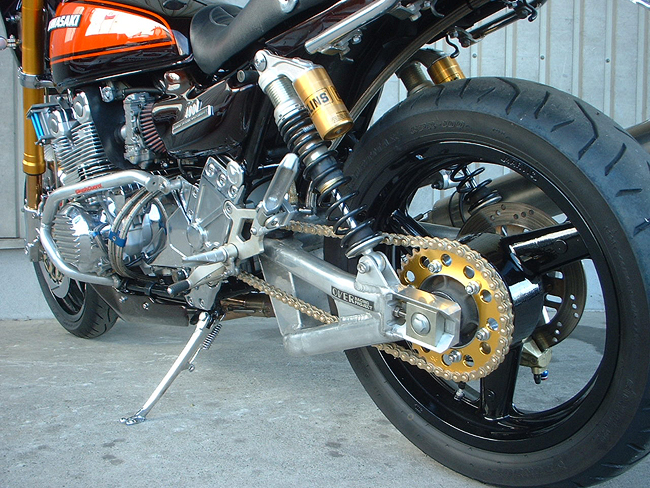

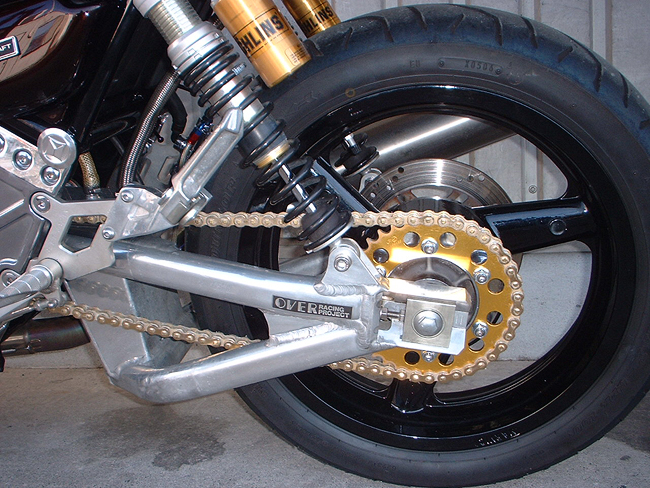

ドライブチェーン、スプロケット交換
